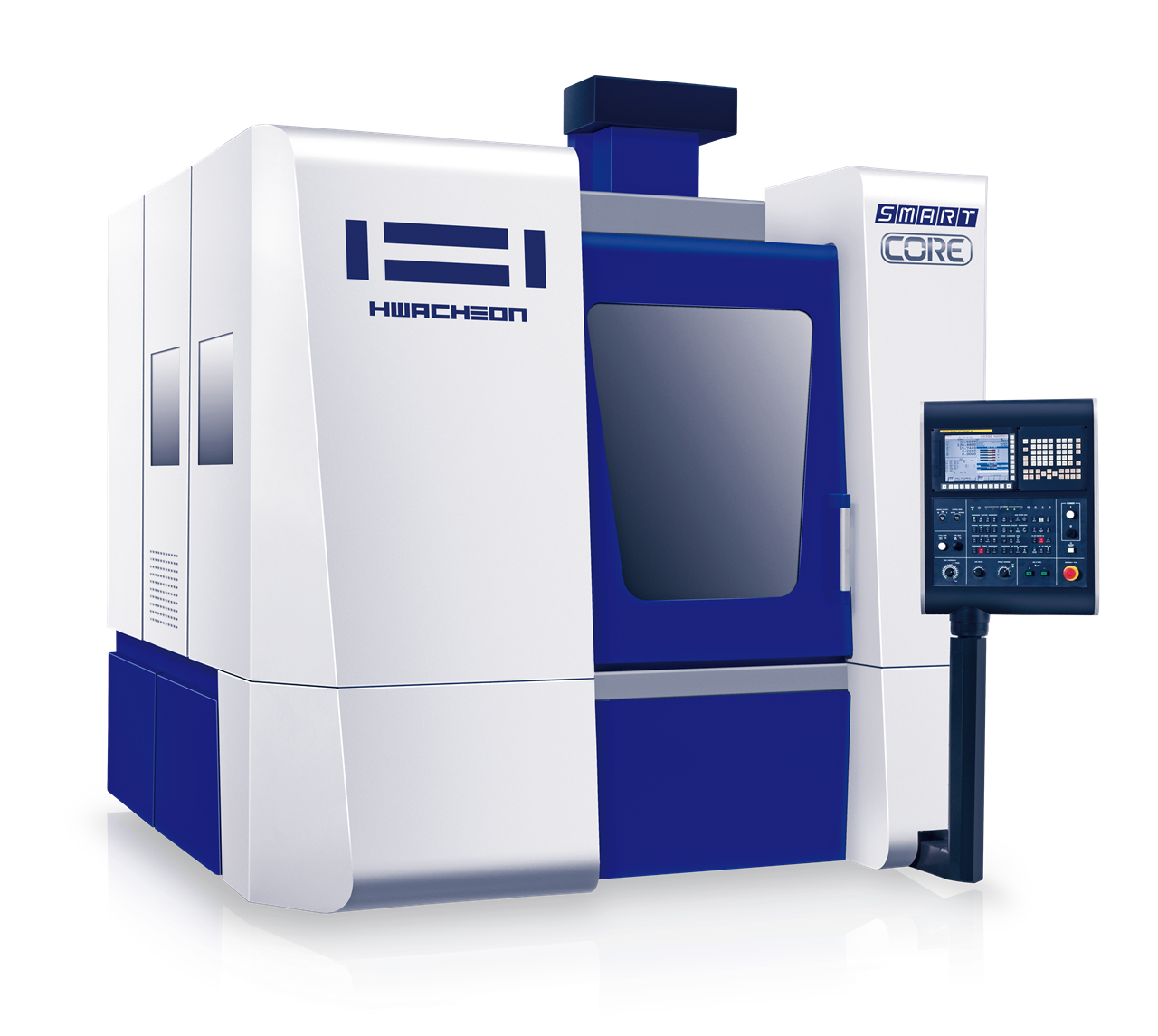

코어 가공 3+2축 수직 머시닝센터
SMART CORE는 3축 가공보다 '더 쉬운' 3+2축 슬라이드/경사 코어 가공을 제공합니다.
대화형 자동 CAM, 간섭 체크, 공구 및 가공 데이터 베이스와 로터리 테이블로 구성된 전용 솔루션을 통해 기존의 복잡한 3+2축 가공을 간편하게 수행할 수 있습니다.
압도적인 성능의 자체 제작 주축과 로터리 테이블을 바탕으로 높은 강성과 정밀도를 자랑하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 금형 가공기와 차별화되는 품질을 제공하며 실제 가공과 정확히 일치하는 시뮬레이션을 통해 가공 전 간섭 및 충돌을 검증하여 안전한 가공이 가능합니다.
기계사양
※ CTS : 주축 관통
| 항목 | SMART CORE | |||
|---|---|---|---|---|
| 14K | 20K | 24K | ||
| 이송량 | ||||
| X축 이송 거리 | mm | 1,050 | 1,050 | 1,050 |
| Y축 이송 거리 | mm | 600 | 600 | 600 |
| Z축 이송 거리 | mm | 550 | 550 | 550 |
| B축 경사각 | deg | -20 ~ +120 | -20 ~ +120 | -20 ~ +120 |
| C축 회전각 | deg | 360 | 360 | 360 |
| 컬럼 사이의 거리 | mm | 1,076 | 1,076 | 1,076 |
| 테이블 | ||||
| 테이블 크기 | mm | 1,200 x 600 | 1,200 x 600 | 1,200 x 600 |
| 최대 적재 하중 | kgf | 800 | 800 | 800 |
| T 홈 (홈 폭 x 간격 / 개수) |
mm | 18 x 100 / 5개 | 18 x 100 / 5개 | 18 x 100 / 5개 |
| 주축 | ||||
| 최대 회전수 | rpm | 14,000 | 20,000 | 24,000 |
| 주축 모터 | kW | 37 / 22 | 37 / 18.5 | 37 / 18.5 |
| 주축 테이퍼 형식 | - | ISO#40, 7/24 Taper (BBT-40) |
ISO#40, 7/24 Taper (BBT-40) |
ISO#40, 7/24 Taper (BBT-40) |
| 주축 베어링 내경 직경 | mm | Ø70 | Ø70 | Ø70 |
| 주축 구동 방식 | - | 빌트인 모터 | 빌트인 모터 | 빌트인 모터 |
| 주축 베어링 윤활 방식 | - | Oil Jet | Oil Jet | Oil Jet |
| 주축 냉각 방식 | - | Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Oil Cooler) |
| 냉각제 | - | |||
| 이송 속도 | ||||
| 급속 이송 속도 (X / Y / Z) |
m/min | 36 / 36 / 36 | 36 / 36 / 36 | 36 / 36 / 36 |
| 모터 | ||||
| 이송 축 (X / Y / Z) |
kW | 4 / 4 / 7 | 4 / 4 / 7 | 4 / 4 / 7 |
| 쿨런트 모터 (주축 / 쿨런트 건) |
kW | 0.75 / 0.75 | 0.75 / 0.75 | 0.75 / 0.75 |
| 주축 냉각 모터 (50 / 60 Hz) |
kW | 5 / 5.6 | 5 / 5.6 | 5 / 5.6 |
| ATC | ||||
| 공구 형식 | - | MAS-403 BBT-40 (Opt.: CAT-40 / SK-40 / HSK-A63) |
MAS-403 BBT-40 (Opt.: CAT-40 / SK-40 / HSK-A63) |
HSK-A63 |
| 풀스터드 형식 | - | MAS P40T-1 (45°) | MAS P40T-1 (45°) | MAS P40T-1 (45°) |
| 최대 공구 보유 수 | 개 | 30 | 30 | 30 |
| 최대 공구 경 (인접 공구 O / X) |
mm | Ø90 / Ø170 | Ø90 / Ø170 | Ø90 / Ø170 |
| 최대 공구 길이 | mm | 300 | 300 | 300 |
| 최대 공구 무게 | Kgf | 8 | 8 | 8 |
| 공구 선택 방식 | - | Memory Random | Memory Random | Memory Random |
| 소요 동력 | ||||
| 소요 전원 | kVA | 55 | 55 | 55 |
| 압축 공기 (압력 x 소비량) |
- | 0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
| 탱크 용량 | ||||
| 주축 냉각유 | ℓ | 30 | 30 | 30 |
| 습동유 | ℓ | 12 | 12 | 12 |
| 쿨런트 | ℓ | 350 | 350 | 350 |
| 기계 크기 | ||||
| 높이 | mm | 3,117 | 3,117 | 3,117 |
| 면적 (길이 x 폭) |
mm | 3,950 x 4,180 | 3,950 x 4,180 | 3,950 x 4,180 |
| 무게 | Kgf | 12,200 | 12,200 | 12,200 |
| NC System | - | Fanuc 31i-B | Fanuc 31i-B | Fanuc 31i-B |
-
