머시닝 센터 - SIRIUS-UL+

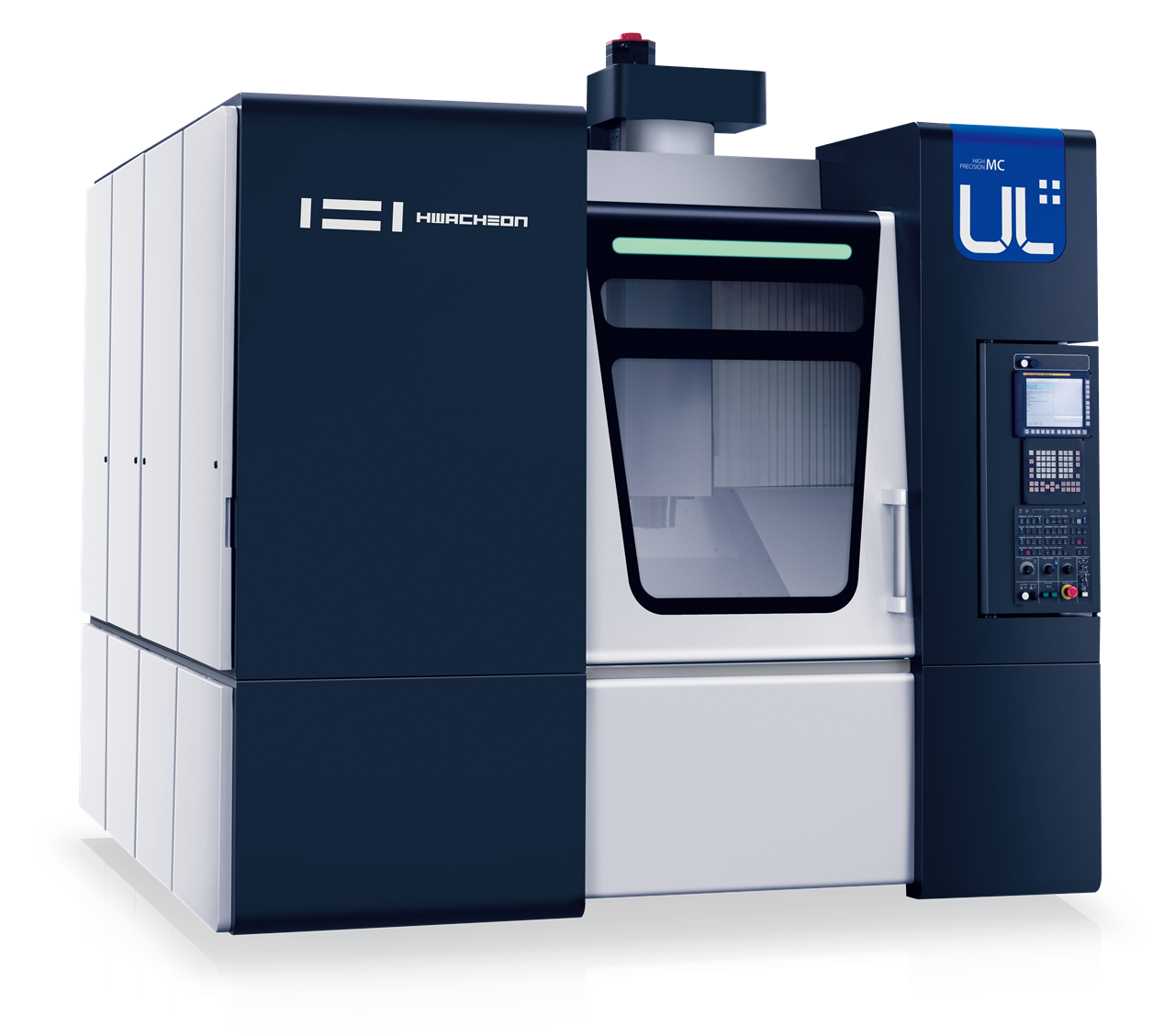

SIRIUS-UL+
Y축 600 mm, 고속 금형가공 수직 머시닝센터
SIRIUS-UL+는 세계 최고의 성능으로 오랜시간 사랑받고 있는 고속 금형가공 수직 머시닝센터의 스테디셀러 입니다.
압도적인 성능의 자체 제작 주축을 바탕으로 강력하고 정밀한 가공 성능을 제공하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 금형 가공기와 차별화되는 품질을 제공합니다.
기계사양
※ CTS : 주축 관통
| 항목 | SIRIUS-UL+ | ||||
|---|---|---|---|---|---|
| 12K | 14K | 20K | 24K | ||
| 이송량 | |||||
| X축 이송 거리 | mm | 1,050 | 1,050 | 1,050 | 1,050 |
| Y축 이송 거리 | mm | 600 | 600 | 600 | 600 |
| Z축 이송 거리 | mm | 550 | 550 | 550 | 550 |
| 테이블 상면에서 주축 단까지 거리 |
mm | 150 ~ 600 | 150 ~ 600 | 150 ~ 600 | 150 ~ 600 |
| 컬럼 사이의 거리 | mm | 1,076 | 1,076 | 1,076 | 1,076 |
| 테이블 | |||||
| 테이블 크기 | mm | 1,200 x 600 | 1,200 x 600 | 1,200 x 600 | 1,200 x 600 |
| 최대 적재 하중 | kgf | 800 [Magnetic Table : 700] |
800 [Magnetic Table : 700] |
800 [Magnetic Table : 700] |
800 [Magnetic Table : 700] |
| T 홈 (홈 폭 x 간격 / 개수) |
mm | 18 x 100 / 5개 | 18 x 100 / 5개 | 18 x 100 / 5개 | 18 x 100 / 5개 |
| 주축 | |||||
| 최대 회전수 | rpm | 12,000 | 14,000 | 20,000 (Opt. : CTS) |
24,000 |
| 주축 모터 | kW | 37 / 18.5 | 37 / 22 | 37 / 18.5 | 37 / 18.5 |
| 주축 테이퍼 형식 | - | ISO#40, 7/24 Taper (BBT-40) |
ISO#40, 7/24 Taper (BBT-40) |
ISO#40, 7/24 Taper (BBT-40) |
ISO#40, 7/24 Taper (BBT-40) |
| 주축 베어링 내경 직경 | mm | Ø70 | Ø70 | Ø70 | Ø70 |
| 주축 구동 방식 | - | 빌트인 모터 | 빌트인 모터 | 빌트인 모터 | 빌트인 모터 |
| 주축 베어링 윤활 방식 | - | Oil Jet | Oil Jet | Oil Jet | Oil Jet |
| 주축 냉각 방식 | - | Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Oil Cooler) |
| 냉각제 | - | Spindle Oil [ISO VG 10] |
|||
| 이송 속도 | |||||
| 급속 이송 속도 (X / Y / Z) |
m/min | 36 / 36 / 36 | 36 / 36 / 36 | 36 / 36 / 36 | 36 / 36 / 36 |
| 모터 | |||||
| 이송 축 (X / Y / Z) |
kW | 4 / 4 / 7 | 4 / 4 / 7 | 4 / 4 / 7 | 4 / 4 / 7 |
| 쿨런트 모터 (주축 / 쿨런트 건) |
kW | 0.75 / 0.75 | 0.75 / 0.75 | 0.75 / 0.75 | 0.75 / 0.75 |
| 주축 냉각 모터 (50 / 60 Hz) |
kW | 5 / 5.6 | 5 / 5.6 | 5 / 5.6 | 5 / 5.6 |
| ATC | |||||
| 공구 형식 | - | MAS-403 BBT-40 (Opt.: CAT-40 / SK-40 / HSK-A63) |
MAS-403 BBT-40 (Opt.: CAT-40 / SK-40 / HSK-A63) |
MAS-403 BBT-40 (Opt.: CAT-40 / SK-40 / HSK-A63) |
HSK-A63 |
| 풀스터드 형식 | - | MAS P40T-1 (45°) | MAS P40T-1 (45°) | MAS P40T-1 (45°) | MAS P40T-1 (45°) |
| 최대 공구 보유 수 | 개 | 30 (Opt.: 40) |
30 (Opt.: 40) |
30 (Opt.: 40) |
30 (Opt.: 40) |
| 최대 공구 경 (인접 공구 O / X) |
mm | Ø90 / Ø170 | Ø90 / Ø170 | Ø90 / Ø170 | Ø90 / Ø170 |
| 최대 공구 길이 | mm | 300 | 300 | 300 | 300 |
| 최대 공구 무게 | Kgf | 8 | 8 | 8 | 8 |
| 공구 선택 방식 | - | Memory Random | Memory Random | Memory Random | Memory Random |
| 소요 동력 | |||||
| 소요 전원 | kVA | 55 | 55 | 55 | 55 |
| 압축 공기 (압력 x 소비량) |
- | 0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
| 탱크 용량 | |||||
| 주축 냉각유 | ℓ | 30 | 30 | 30 | 30 |
| 습동유 | ℓ | 12 | 12 | 12 | 12 |
| 쿨런트 | ℓ | 430 | 430 | 430 | 430 |
| 기계 크기 | |||||
| 높이 | mm | 3,170 | 3,170 | 3,170 | 3,170 |
| 면적 (길이 x 폭) |
mm | 3,990 x 2,740 | 3,990 x 2,740 | 3,990 x 2,740 | 3,990 x 2,740 |
| 무게 | Kgf | 11,800 | 11,800 | 11,800 | 11,800 |
| NC System | - | Fanuc 31i-B | Fanuc 31i-B | Fanuc 31i-B | Fanuc 31i-B |
-
