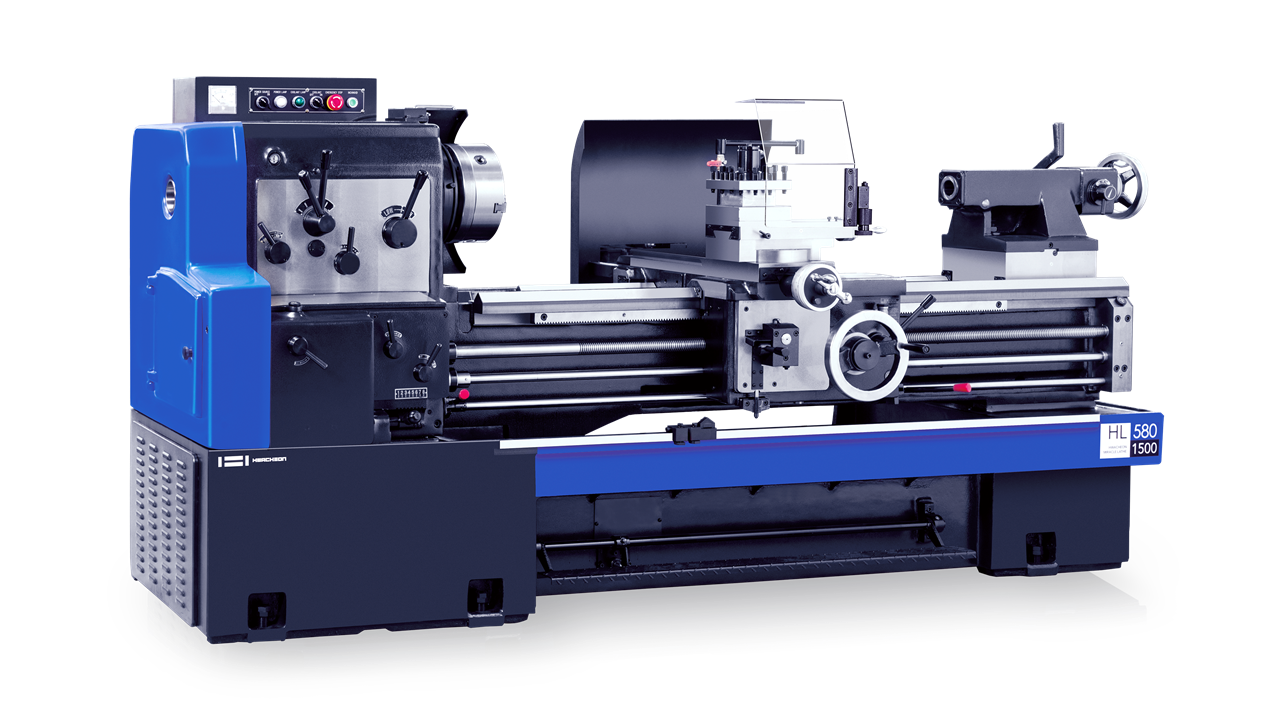

항목 | HL-580 | ||
---|---|---|---|
HL-580 x 1500 | HL-580 x 2000 | ||
능력· 용량 | |||
베드 위의 스윙 | mm | Ø580 | Ø580 |
새들 위의 스윙 | mm | Ø360 | Ø360 |
베드 상 최대 가공경 | mm | Ø490 | Ø490 |
센터간 거리 | mm | 1,500 | 2,000 |
가공 길이 | mm | 1,440 | 1,940 |
최대 적재 하중 | Kgf | 200 [10” 3죠 연동척] | 200 [10” 3죠 연동척] |
갭 (선택) | |||
갭 위의 스윙 | mm | Ø810 | Ø810 |
갭 길이 | mm | 195 | 195 |
주축 | |||
주축 관통경 | mm | Ø77 | Ø77 |
주축 끝단 형상 | ASA | A1-8 / D1-8 |
A1-8 / D1-8 |
주축 회전수 변환 수 | - | 12 Step | 12 Step |
최대 주축 회전 속도 | rpm | 28 ~ 1,350 | 28 ~ 1,350 |
주축 테이퍼 | - | No.7 | No.7 |
주축 센터 테이퍼 | - | No.5 | No.5 |
주축 모터 | kW | 7.5 | 7.5 |
왕복대 | |||
자동 이송 변환수 | - | 40 Step | 40 Step |
X축 이송 변환 범위 | mm/rev | 0.038 ~ 0.580 | 0.038 ~ 0.580 |
Y축 이송 변환 범위 | mm/rev | 0.038 ~ 0.580 | 0.038 ~ 0.580 |
크로스 슬라이드 이송거리 (X축) |
mm | 300 | 300 |
공구대 이송 거리 (Y축) |
mm | 170 | 170 |
바이트 홀더 크기 | mm | □32 | □32 |
나사 · 절삭 | |||
리드 스크류 (직경 x 피치) |
mm | Ø38 × 6 | Ø38 × 6 |
인치 나사 | TPI | 2 ~ 112 | 2 ~ 112 |
미터 나사 | mm | 0.25 ∼ 14 | 0.25 ∼ 14 |
D.P 나사 | D.P | 8 ~ 112 | 8 ~ 112 |
모듈 나사 | Module | 0.25 ∼ 3.5 | 0.25 ∼ 3.5 |
심압대 | |||
심압대 이송거리 | mm | 150 | 150 |
심압축 테이퍼 | MT | No.5 | No.5 |
베드 | |||
베드 폭 | mm | 419.5 | 419.5 |
베드 길이 | mm | 2,705 | 3,250 |
탱크 용량 | |||
쿨런트 | ℓ | 20 | 20 |
쿨러트 모터 | W | 100 - 2P | 100 - 2P |
소요 동력 | |||
전원 용량 | kVA | 13 | 13 |
전원 사양 | - | 380V, 60Hz / 220V, 60Hz |
380V, 60Hz / 220V, 60Hz |
기계 크기 | |||
높이 | mm | 1,500 | 1,500 |
면적 (길이 x 폭) |
mm | 3,000 x 1,220 | 3,000 x 1,220 |
무게 | Kgf | 2,930 | 3,260 |
