머시닝 센터 - VESTA-660
VESTA-660
Y축 440 mm, 부품가공 수직 머시닝센터

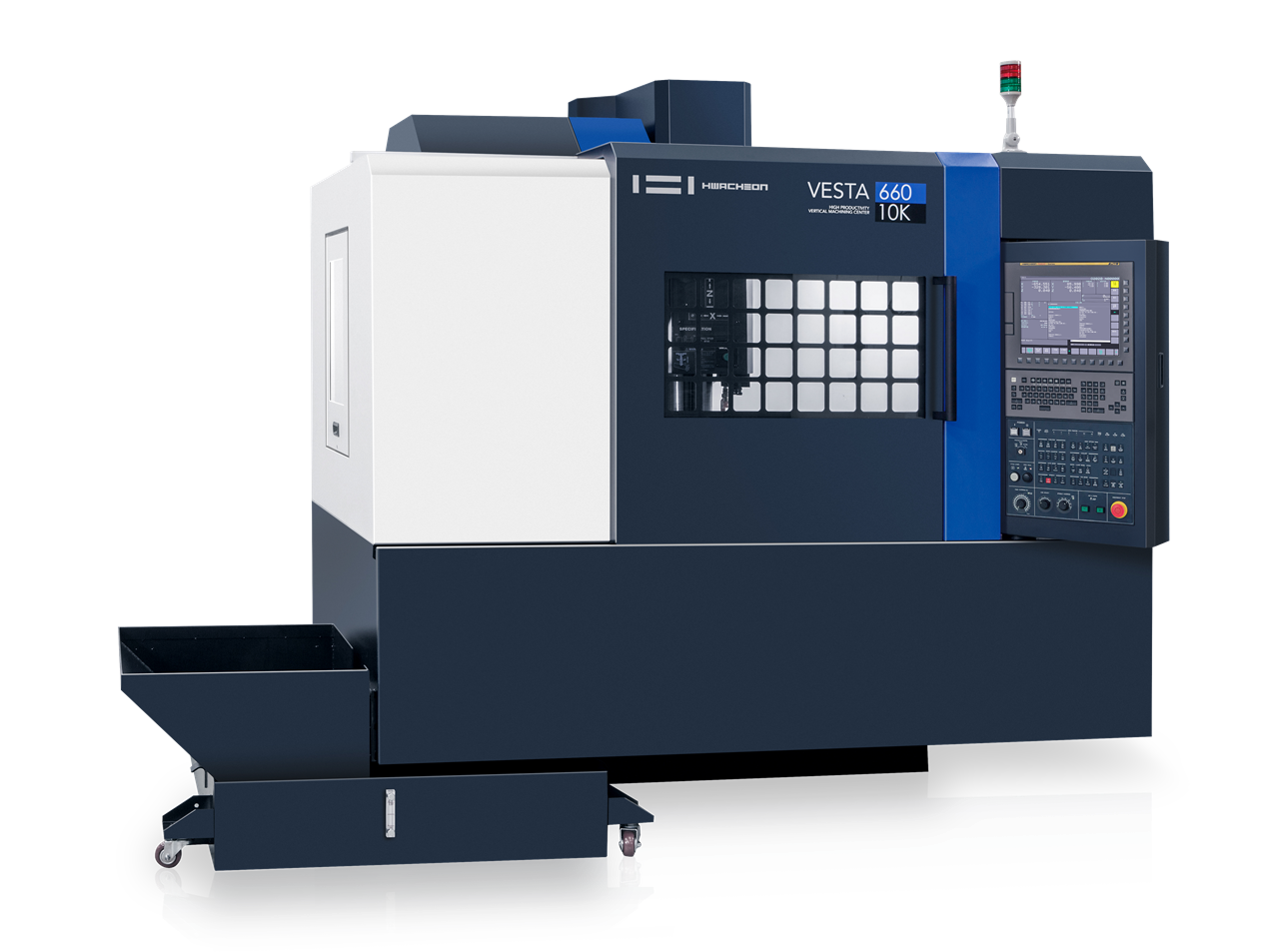

VESTA-660은 부품가공에 최적화된 구조와 압도적인 성능의 자체 제작 주축을 바탕으로 높은 생산성과 정밀도를 자랑하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 부품 가공기와 차별화되는 가공 품질을 제공합니다.
기계사양
※ CTS : 주축관통
| 항목 | VESTA-660 | |||
|---|---|---|---|---|
| 10K | 12K | 15K | ||
| 이송량 | ||||
| X축 이송 거리 | mm | 660 | 660 | 660 |
| Y축 이송 거리 | mm | 430 | 430 | 430 |
| Z축 이송 거리 | mm | 400 | 400 | 400 |
| 테이블 상면에서 주축 단까지 거리 |
mm | 150 ~ 550 | 150 ~ 550 | 150 ~ 550 |
| 칼럼 안내 면에서 주축 중심까지 거리 |
mm | 440 | 440 | 440 |
| 테이블 | ||||
| 테이블 크기 | mm | 720 x 400 | 720 x 400 | 720 x 400 |
| 최대 적재 하중 | kg | 560 | 560 | 560 |
| T 홈 (홈 폭 x 간격 / 개수) |
mm | 18 x 100 / 3개 | 18 x 100 / 3개 | 18 x 100 / 3개 |
| 주축 | ||||
| 최대 회전수 | rpm | 10,000 (Opt.: CTS) |
12,000 (Opt.: CTS) |
15,000 (Opt.: CTS) |
| 주축 모터 | kW | 11 / 7.5 [CTS.: 15 / 11] |
18.5 / 11 | 18.5 / 11 |
| 주축 테이퍼 형식 | - | ISO#40, 7/24 Taper (BT-40) |
ISO#40, 7/24 Taper (BT-40) |
ISO#40, 7/24 Taper (BT-40) |
| 주축 베어링 내경 직경 | mm | Ø70 | Ø70 | Ø70 |
| 주축 구동 방식 | - | 모터 직결 | 모터 직결 | 모터 직결 |
| 주축 윤활 및 냉각 방식 | - | Grease + Jacket 냉각 |
Air-oil + Jacket 냉각 |
Air-oil + Jacket 냉각 |
| 이송 속도 | ||||
| 급속 이송 속도 (X / Y / Z) |
m/min | 36 / 36 / 30 | 36 / 36 / 30 | 36 / 36 / 30 |
| 모터 | ||||
| 이송 축 (X / Y / Z) |
kW | 1.8 / 1.8 / 3.0 | 1.8 / 1.8 / 3.0 | 1.8 / 1.8 / 3.0 |
| 절삭유 모터 (주축 / 베드) |
kW | 0.4 / 0.4 | 0.4 / 0.4 | 0.4 / 0.4 |
| 주축 냉각 모터 | kW | 0.18 | 0.18 | 0.18 |
| ATC | ||||
| 공구 형식 | - | MAS-403 BT-40 (Opt.:BBT-40 / CAT-40) |
MAS-403 BT-40 (Opt.:BBT-40 / CAT-40) |
MAS-403 BT-40 (Opt.:BBT-40 / CAT-40) |
| 풀스터드 형식 | - | MAS P40T-1 (45˚) | MAS P40T-1 (45˚) | MAS P40T-1 (45˚) |
| 최대 공구 보유 수 | 개 | 20 (Opt.: 24) |
20 (Opt.: 24) |
20 (Opt.: 24) |
| 최대 공구 경 (인접 공구 O / X) |
mm | Ø80 / Ø150 | Ø80 / Ø150 | Ø80 / Ø150 |
| 최대 공구 길이 | mm | 300 | 300 | 300 |
| 최대 공구 무게 | Kg | 8 | 8 | 8 |
| 공구 선택 방식 | - | Memory Random | Memory Random | Memory Random |
| 소요 동력 | ||||
| 소요 전원 | kVA | 25 [CTS.: 30] |
25 [CTS.: 30] |
25 [CTS.: 30] |
| 압축 공기 (압력 x 소비량) |
- | 0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
| 탱크 용량 | ||||
| 주축 냉각유 / 습동유 | ℓ | 20 / 6 | 20 / 6 | 20 / 6 |
| 쿨런트 | ℓ | 320 | 320 | 320 |
| 기계 크기 | ||||
| 높이 | mm | 2,535 | 2,535 | 2,535 |
| 면적 (길이 x 폭) |
mm | 3,130 x 1,980 | 3,130 x 1,980 | 3,130 x 1,980 |
| 무게 | Kg | 4,275 | 4,275 | 4,275 |
| NC System | - | Fanuc 0i-MF Plus | Fanuc 0i-MF Plus | Fanuc 0i-MF Plus |
-
