머시닝 센터 - VESTA-2000

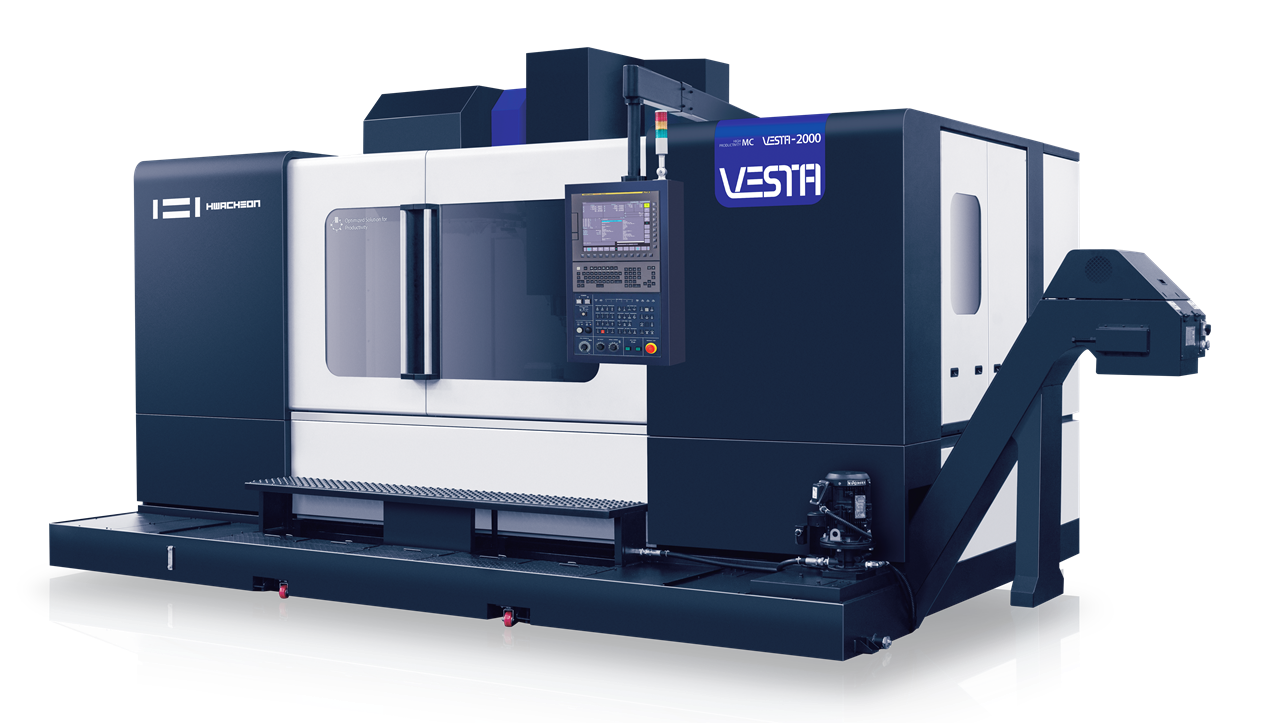

VESTA-2000
Y축 850 mm, 부품가공 수직 머시닝센터
VESTA-2000은 부품가공에 최적화된 구조와 압도적인 성능의 자체 제작 주축을 바탕으로 높은 생산성과 정밀도를 자랑하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 부품 가공기와 차별화되는 가공 품질을 제공합니다.
기계사양
※ CTS : 주축관통
| 항목 | VESTA-2000 | ||||
|---|---|---|---|---|---|
| 10K BT-40 |
12K BT-40 |
15K BT-40 |
8K BT-50 |
||
| 이송량 | |||||
| X축 이송 거리 | mm | 2,000 | 2,000 | 2,000 | 2,000 |
| Y축 이송 거리 | mm | 850 | 850 | 850 | 850 |
| Z축 이송 거리 | mm | 800 | 800 | 800 | 800 |
| 테이블 상면에서 주축 단까지 거리 |
mm | 150 ~ 950 | 150 ~ 950 | 150 ~ 950 | 150 ~ 950 |
| 칼럼 안내 면에서 주축 중심까지 거리 |
mm | 905 | 905 | 905 | 905 |
| 테이블 | |||||
| 테이블 크기 | mm | 2,000 x 850 | 2,000 x 850 | 2,000 x 850 | 2,000 x 850 |
| 최대 적재 하중 | kgf | 1,800 | 1,800 | 1,800 | 1,800 |
| T 홈 (홈 폭 x 간격 / 개수) |
mm | 18 x 125 / 7개 | 18 x 125 / 7개 | 18 x 125 / 7개 | 18 x 125 / 7개 |
| 주축 | |||||
| 최대 회전수 | rpm | 10,000 (Opt.: CTS) |
12,000 (Opt.: CTS) |
15,000 (Opt.: CTS) |
8,000 (Opt.: CTS) |
| 주축 모터 | kW | 18.5 / 11 [SIEMENS : 20.9 / 10.2] [HEIDENHAIN : 32 / 15] |
18.5 / 11 [SIEMENS : 20.9 / 10.2] [HEIDENHAIN : 32 / 15] |
18.5 / 11 |
15 / 11 [CTS : 26 / 22] [SIEMENS : 33 / 22] [HEIDENHAIN : 46 / 22] |
| 주축 테이퍼 형식 | - | ISO#40, 7/24 Taper (BT-40) |
ISO#40, 7/24 Taper (BT-40) |
ISO#40, 7/24 Taper (BT-40) |
ISO#50, 7/24 Taper (BT-50) |
| 주축 베어링 내경 직경 | mm | Ø70 | Ø70 | Ø70 | Ø90 |
| 주축 구동 방식 | - | 모터 직결 | 모터 직결 | 모터 직결 | 모터 직결 |
| 주축 베어링 윤활 방식 | - | Grease | Air-Oil | Air-Oil | Grease |
| 주축 냉각 방식 | - | Jacket 냉각 (Fan Cooler) |
Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Fan Cooler) |
| 이송 속도 | |||||
| 급속 이송 속도 (X / Y / Z) |
m/min | 24 / 24 / 24 | 24 / 24 / 24 | 24 / 24 / 24 | 24 / 24 / 24 |
| 모터 | |||||
| 이송 축 (X / Y / Z) |
kW | 4 / 4 / 7 | 4 / 4 / 7 | 4 / 4 / 7 | 4 / 4 / 7 |
| 쿨런트 모터 (주축) |
kW | 0.6 | 0.6 | 0.6 | 0.6 |
| 주축 냉각 모터 | kW | 0.18 | 2.8 / 3.2 | 2.8 / 3.2 | 0.18 |
| ATC | |||||
| 공구 형식 | - | BT-40 (Opt.: CAT-40 / SK-40) |
BT-40 (Opt.: CAT-40 / SK-40) |
BT-40 (Opt.: CAT-40 / SK-40) |
BT-50 (Opt.: CAT-50 / SK-50) |
| 풀스터드 형식 | - | MAS P40T-1 (45˚) | MAS P40T-1 (45˚) | MAS P40T-1 (45˚) | BT-50 (90˚) |
| 최대 공구 보유 수 | 개 | 30 | 30 | 30 | 24 (Opt.: 30) |
| 최대 공구 경 (인접 공구 O / X) |
mm | Ø75 / Ø150 | Ø75 / Ø150 | Ø75 / Ø150 | Ø125 / Ø245 |
| 최대 공구 길이 | mm | 300 | 300 | 300 | 350 |
| 최대 공구 무게 | Kgf | 8 | 8 | 8 | 20 |
| 공구 선택 방식 | - | Memory Random | Memory Random | Memory Random | Memory Random |
| 소요 동력 | |||||
| 소요 전원 | kVA | 45 | 45 | 45 | 45 [CTS : 55] |
| 압축 공기 (압력 x 소비량) |
- | 0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
0.5~0.7MPa x 690Nℓ/min |
| 탱크 용량 | |||||
| 주축 냉각유 / 습동유 | ℓ | 20 / 6 | 20 / 6 | 20 / 6 | 20 / 6 |
| 쿨런트 | ℓ | 740 | 740 | 740 | 740 |
| 기계 크기 | |||||
| 높이 | mm | 3,650 | 3,650 | 3,650 | 3,650 |
| 면적 (길이 x 폭) |
mm | 5,980 x 3,698 (Opt.: 4,970 x 3,753) |
5,980 x 3,698 (Opt.: 4,970 x 3,753) |
5,980 x 3,698 (Opt.: 4,970 x 3,753) |
5,980 x 3,698 (Opt.: 4,970 x 3,753) |
| 무게 | Kgf | 12,700 | 12,700 | 12,700 | 13,900 |
| NC System | - | Fanuc 0i-MF Plus | Fanuc 0i-MF Plus | Fanuc 0i-MF Plus | Fanuc 0i-MF Plus |
-
