SMART UaX

흑연 가공용 스마트머신

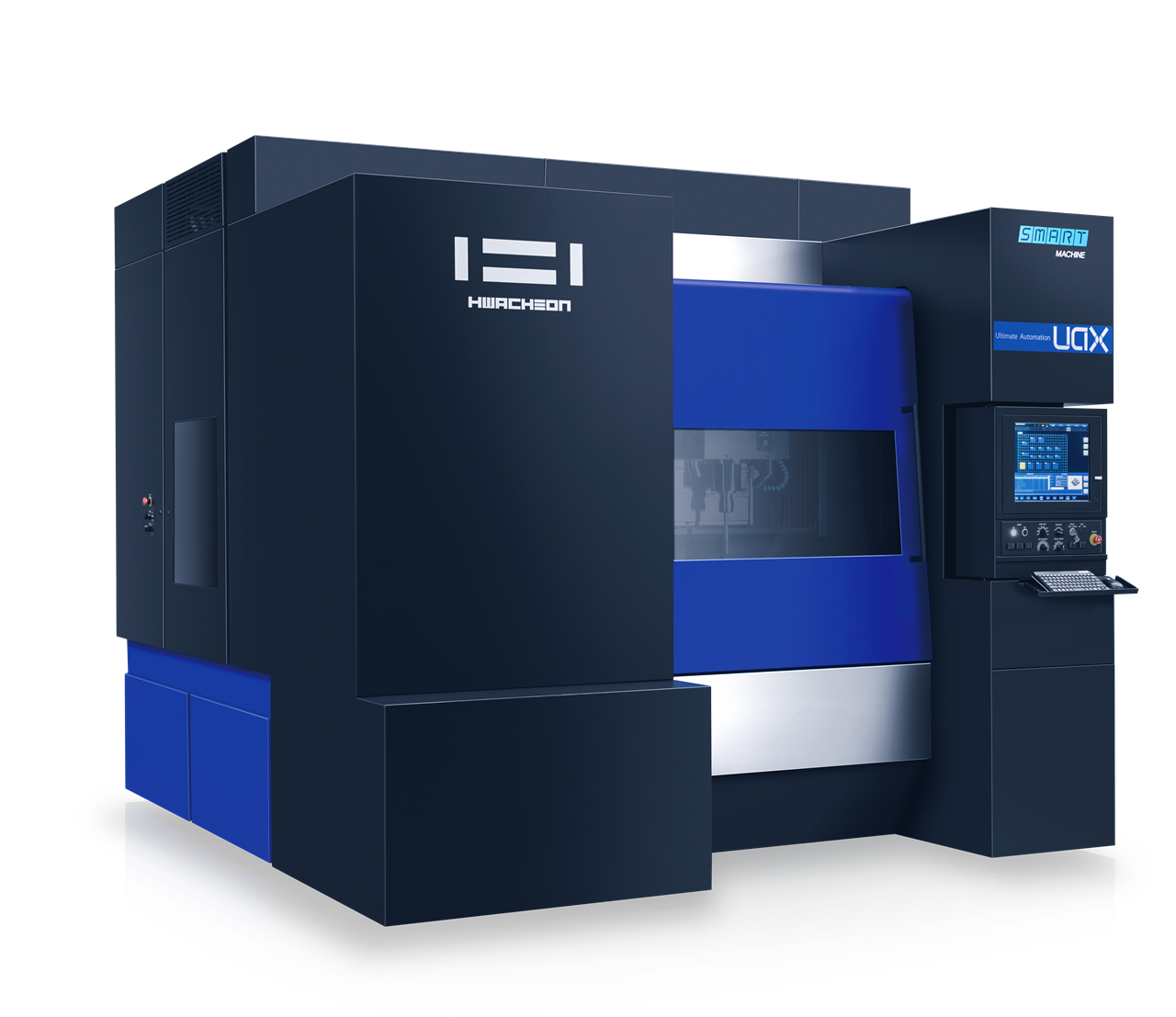

SMART UaX은 흑연 가공에 최적화된 '스마트머신'입니다.

화천의 미래 융합 소프트웨어 기술과 가공 노하우, 최고의 자동화 기술이 집약된 세계 최초의 인공지능형 공작기계 '스마트머신'은 누구나 쉽게 CAD 데이터만 있으면 CAM 연산부터 가공까지 기계 스스로 진행하여 자동화를 넘어선 압도적인 생산성을 자랑합니다.

이렇게나 쉬워진, 흑연가공

전문지식 없이도 '누구나'
'4번의 버튼 터치' 만으로 가공 끝!

새로운 가공물을 제작하기 위해서 우리는 아주 많은 노력과 시간을 소요하게 되고 엔지니어의 숙련도에 따라 그 속도와 결과도 천차만별일 수밖에 없죠.

'스마트머신'은 이러한 모든 과정을 기계 스스로 자동화해 CAD 데이터만 있으면 '누구나' 단 '4번의 터치'만으로 쉽고 빠르게 '최상의 품질'로 무인 연속 가공할 수 있는 인공지능 공작기계입니다.

압도적인 생산성

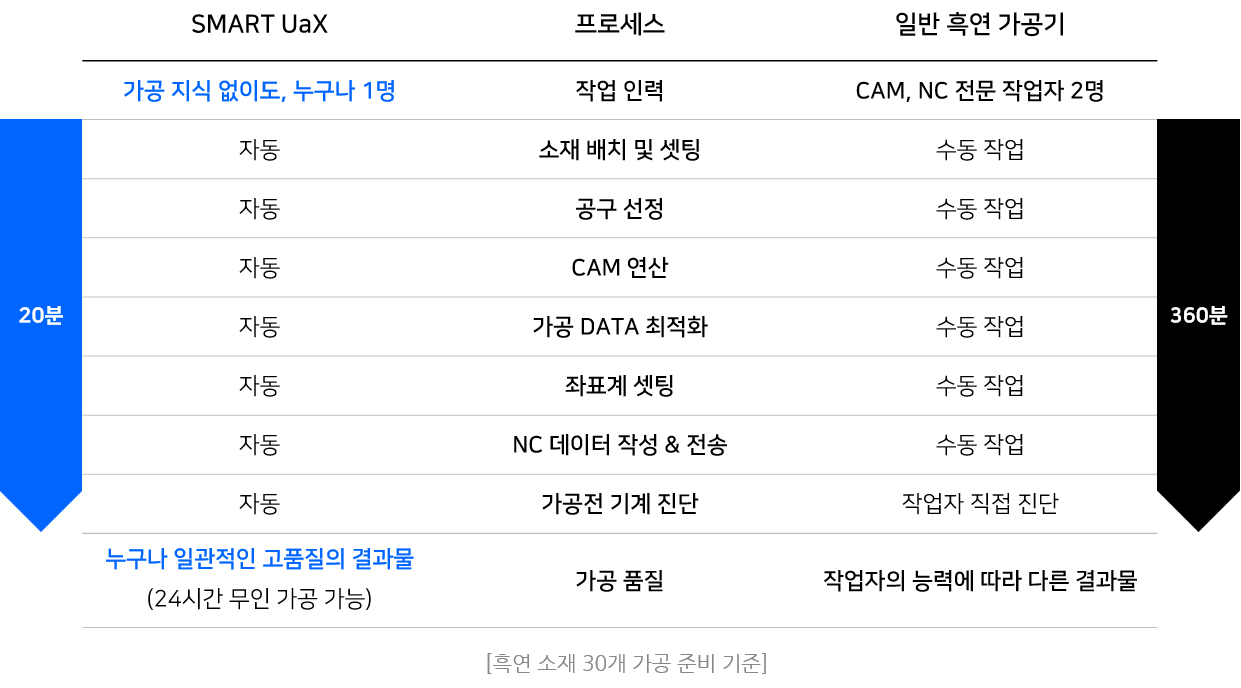

극한으로 빠르고, 간편한 가공 준비 작업

필요한 모든 과정을 자동화하여 가공 준비 시간 및 인력을 최소화 하며, 각 과정에서 발생할 수 있는 상황과 문제를 작업자 없이도 스스로 분석하고 대응합니다.

94.5%

일반 가공기 대비 가공 준비 시간 단축

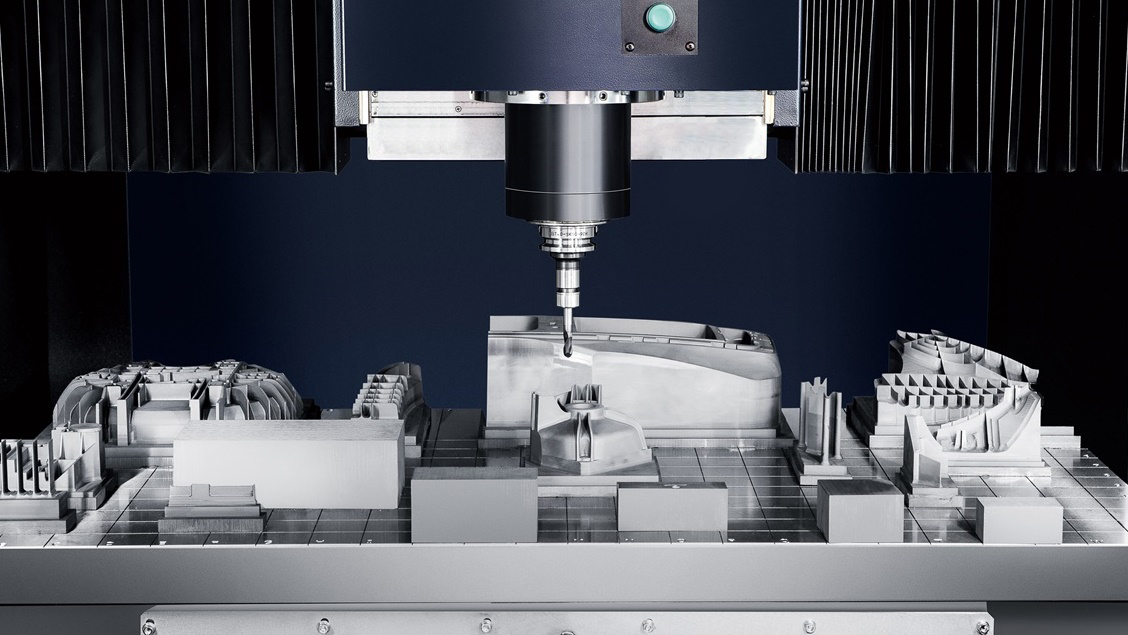

폭 넓은 테이블 영역

소형 전극부터 대형 전극까지

넓은 테이블 영역을 통해 다양하고 많은 소재를 한번에 셋팅하여 24시간 끊임 없는 무인 가공이 가능합니다.

1,200 x 700mm

테이블 사이즈

48개

최대 셋팅 소재

가공에 필요한
'단 한 번'의 소재 셋팅
그것 마저도 편리하게

어떤 홀더를 사용하든
자동 배치, 자동 셋팅

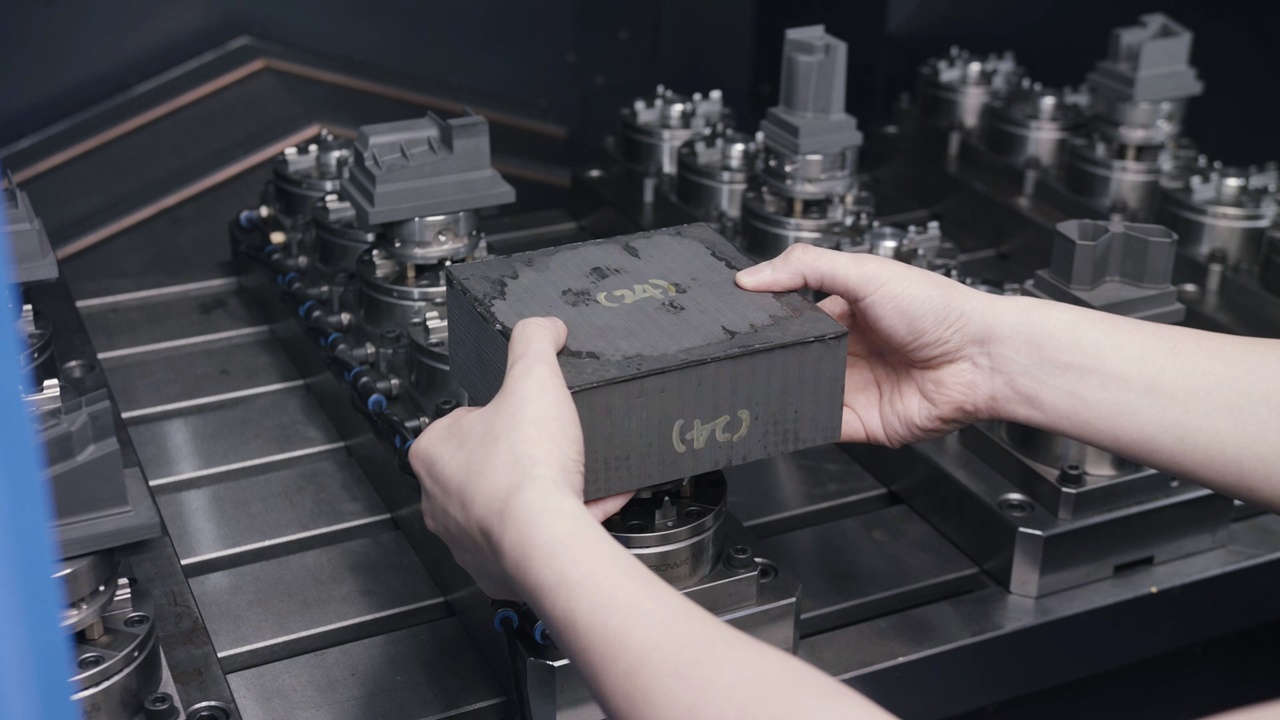

소재 배치부터 측정까지 소재 셋팅에 대한 모든 과정을 자동화해 간단히 소재를 올려놓는 것만으로 간편하게 셋팅이 가능합니다.
표준 제공되는 본딩 방식뿐만 아니라 전용 홀더를 이용한 방식에 대해서도 소재 자동 배치 기능을 지원합니다.

소재 고정 방식

본딩 방식

표준

전용 홀더

별도 협의 필요

마음까지 든든해지는
넉넉한 공구 수의 매거진

별도의 공구 구매 필요 없이
다양한 형상에도 완벽 대응

50개

최대 공구 수

48개

방진 공구 기본 제공

2개 (공구/소재)

셋업용 측정기 기본 제공

분진 걱정은 이제 그만

365일 쾌적한 작업환경

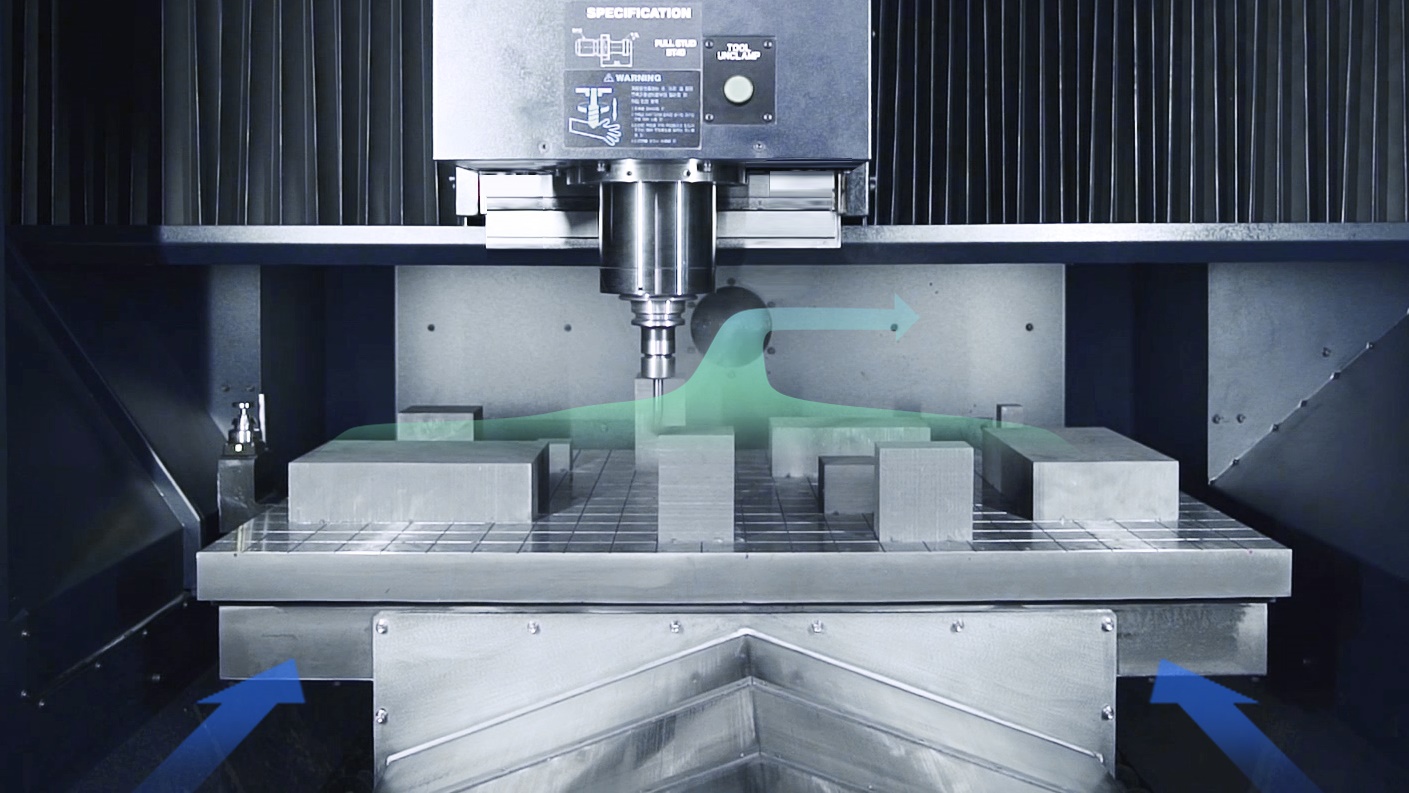

흑연가공시 발생하는 미세 분진의 기계 내부 유입을 차단하여 주요 부품의 손상을 예방하고, 강력한 성능의 집진기로 완벽하게 흡수하여 청결하고 쾌적한 작업 환경을 유지합니다.

주요 부품 분진 유입 차단 효율 (일반 모델 대비)

30배

Ball Screw

16배

LM-guide

이중 와이퍼 적용

Slide Cover

고성능 집진 장치

3.7kW

집진기 출력

12개

대용량 필터 장착

한계를 뛰어넘는 완벽한 가공
화천 소프트웨어

‘소프트웨어’ 어쩌면 평범하게 들릴 수 있는 이 단어 속에는 최첨단 IT 기술과 화천이 축적해온 75년 이상의 가공기술 노하우가 집약되어 있습니다.

숙련된 기술자의 노하우나 감각을 대신하여 기계 스스로 가공경로 및 절삭속도를 최적화하고 열변위에 의한 오차를 실시간으로 보정하는 등 기계의 구조적인 성능을 뛰어넘어, 한단계 더 완벽하고 안전한 가공을 실현합니다.

당신의 사소한 실수 쯤이야,
화천 소프트웨어가 눈감아 드리죠

처음이라서 또는 너무 익숙해서, 누구나 실수하기 마련.
수많은 화천의 소프트웨어들이 예상치 못한 실수와 리스크에 대한 걱정들로부터 당신을 자유롭게 하고 언제나 숙련된 전문가처럼 가공할 수 있게 도와줍니다.

각각으로도 완벽한 기술, 모두 적용 가능합니다.

공구 과부하 검출 시스템

가공 중 공구 부하를 실시간 진단하여 공구 마모량 검출을 통해 교체시기를 판단하고, 공구 파손에 따른 소재 및 가공 불량을 사전에 방지합니다

고 능률 윤곽제어 시스템

가공물의 특성 및 목적에 따라 원하는 모드를 간단히 설정하여 공구 및 기계 수명 향상, 가공 시간 단축, 소재에 따른 정확한 윤곽 제어를 실현합니다

절삭 이송 최적 제어 시스템

가공 중 실시간 이송속도 제어를 통해 절삭 부하를 일정하게 유지하여 공구 파손을 방지하고 가공시간을 단축합니다

열 변위 통합 제어 시스템

가공 중 발생하는 여러 요인에 의한 스핀들 및 프레임 온도 변화를 측정하여 실시간으로 변위량을 예측하고 보정하여 장시간 가공시에도 정밀도를 유지합니다

실시간 가동 현황 모니터링 솔루션

공장 내 장비를 네트워크로 연결하여 언제 어디서나 기계 상태를 실시간 모니터링하고 장비별 통계 데이터를 다양한 형식으로 제공합니다.

기계사양

항목		SMART UaX
		12K	20K
		이송량
X축 이송 거리	mm	1,300	1,300
Y축 이송 거리	mm	750	750
Z축 이송 거리	mm	420	420
테이블 상면에서 주축 단까지 거리	mm	100 ~ 520	100 ~ 520
칼럼 안내 면에서 주축 중심까지 거리	mm	185	185
컬럼 사이의 거리	mm	1,430	1,430
테이블
테이블 크기	mm	1,200 x 700	1,200 x 700
최대 적재 하중	kgf	400	400
T 홈 (홈 폭 x 간격 / 개수)	mm	격자형 [High Column : 18 x 100 / 7개]	격자형 [High Column : 18 x 100 / 7개]
주축
최대 회전수	rpm	12,000	20,000
주축 모터	kW	18.5/11	18.5/11
주축 테이퍼 형식	-	ISO#40, 7/24 Taper (BBT-40) [Opt.: ISO#40, 1/10 (HSK-A63)]	ISO#40, 7/24 Taper (BBT-40) [Opt.: ISO#40, 1/10 (HSK-A63)]
주축 베어링 내경 직경	mm	Ø65	Ø65
주축 구동 방식	-	빌트인 모터	빌트인 모터
주축 베어링 윤활 방식	-	Grease	Oil-jet
주축 냉각 방식	-	Jacket 냉각 (Oil Cooler)	Jacket 냉각 (Oil Cooler)
냉각제	-	Spindle Oil [ISO VG 10]
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	20 / 20 / 20	20 / 20 / 20
모터
이송 축 (X / Y / Z)	kW	4 / 4 / 7	4 / 4 / 7
집진기 흡입 모터	kW	3.7	3.7
주축 냉각 모터 (50 / 60 Hz)	kW	1.2 / 1.3	1.2 / 1.3
ATC
공구 형식	-	MAS-403 BT-40 (Opt.: HSK-A63)	MAS-403 BT-40 (Opt.: HSK-A63)
풀스터드 형식	-	MAS P40T-1 (45°)	MAS P40T-1 (45°)
최대 공구 보유 수	개	50	50
최대 공구 경	mm	Ø33	Ø33
최대 공구 길이	mm	280	280
최대 공구 무게	Kgf	3	3
공구 선택 방식	-	Fixed address (Armless)	Fixed address (Armless)
소요 동력
소요 전원	kVA	55	55
압축 공기 (압력)	-	0.5~0.7	0.5~0.7
탱크 용량
주축 냉각유	ℓ	20	78
습동유	ℓ	0.7	0.7
기계 크기
집진기 높이 (실내형 / 실외형)	mm	3,000 / 4,015	3,000 / 4,015
높이	mm	2,862 [High Column : 3,012]	2,862 [High Column : 3,012]
면적 (길이 x 폭)	mm	4,900 x 3,310	4,900 x 3,310
무게	Kgf	10,000 [High Column : 11,500]	10,000 [High Column : 11,500]
NC System	-	H-SMART	H-SMART
