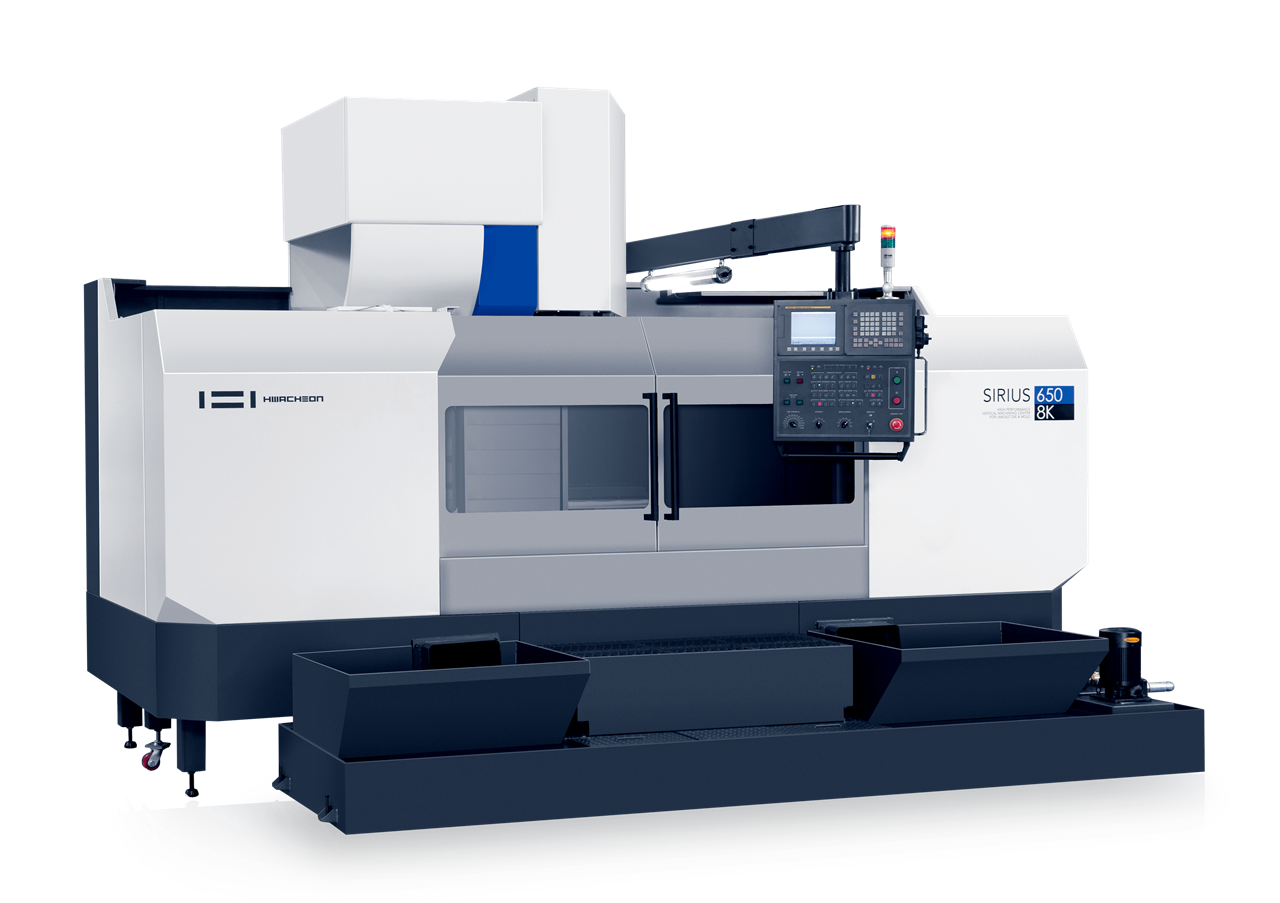

SIRIUS-650

Y축 650 mm, 금형가공 수직 머시닝센터

SIRIUS-650은 독자적인 에어 반부상 시스템을 적용한 고강성 박스웨이 타입 이송계와 압도적인 성능의 자체 제작 주축을 바탕으로 강력하고 정밀한 가공 성능을 제공하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 금형 가공기와 차별화되는 품질을 제공합니다.

기계사양

항목		SIRIUS-650
		5K	8K
		이송량
X축 이송 거리	mm	1,300	1,300
Y축 이송 거리	mm	650	650
Z축 이송 거리	mm	650	650
테이블 상면에서 주축 단까지 거리	mm	200 ~ 850	200 ~ 850
테이블
테이블 크기	mm	1,800 x 650	1,800 x 650
최대 적재 하중	kgf	1,500	1,500
T 홈 (홈 폭 x 간격 / 개수)	mm	18 x 125 / 5개	18 x 125 / 5개
주축
최대 회전수	rpm	5,000	8,000
주축 모터	kW	18.5 / 11	18.5 / 11
주축 테이퍼 형식	-	ISO#50, 7/24 Taper (BT-50)	ISO#50, 7/24 Taper (BT-50)
주축 베어링 내경 직경	mm	Ø100	Ø100
주축 구동 방식	-	기어 구동	기어 구동
주축 베어링 윤활 방식	-	Grease	Oil Jet
주축 냉각 방식	-	Jacket 냉각 (Oil Cooler)	Jacket 냉각 (Oil Cooler)
냉각제	-	Spindle Oil [ISO VG 10]	Hi-Yun Oil [Hwacheon Special]
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	15 / 15 / 12	15 / 15 / 12
모터
이송 축 (X / Y / Z)	kW	4.0 / 4.0 / 7.0	4.0 / 4.0 / 7.0
쿨런트 모터 (주축 / 칩플러싱)	kW	0.4 / 0.9	0.4 / 0.9
주축 냉각 모터 (50 / 60 Hz)	kW	1.86 / 2.09	5.0 / 5.6
ATC
공구 형식	-	BBT-50 (Opt.: CAT-50)	BBT-50 (Opt.: CAT-50)
풀스터드 형식	-	BT-50 (90˚)	BT-50 (90˚)
최대 공구 보유 수	개	24 (Opt.: None ATC)	24 (Opt.: None ATC)
최대 공구 경 (인접 공구 O / X)	mm	Ø110 / Ø220 [None ATC : -]	Ø110 / Ø220 [None ATC : -]
최대 공구 길이	mm	350 [None ATC : -]	350 [None ATC : -]
최대 공구 무게	Kgf	15 [None ATC : -]	15 [None ATC : -]
공구 선택 방식	-	Memory Random [None ATC : -]	Memory Random [None ATC : -]
소요 동력
소요 전원	kVA	40	40
압축 공기 (압력 x 소비량)	-	0.5~0.7MPa x 1,230Nℓ/min	0.5~0.7MPa x 1,230Nℓ/min
탱크 용량
주축 냉각유	ℓ	40	60
습동유	ℓ	12	12
쿨런트	ℓ	600	600
기계 크기
높이	mm	3,210	3,210
면적 (길이 x 폭)	mm	4,280 x 4,010	4,280 x 4,010
무게	Kgf	12,200 [None ATC : 11,700]	12,200 [None ATC : 11,700]
NC System	-	Fanuc 31i-B	Fanuc 31i-B
