머시닝 센터 - SIRIUS-1750
SIRIUS-1750
Y축 1,750 mm, 금형가공 수직 머시닝센터

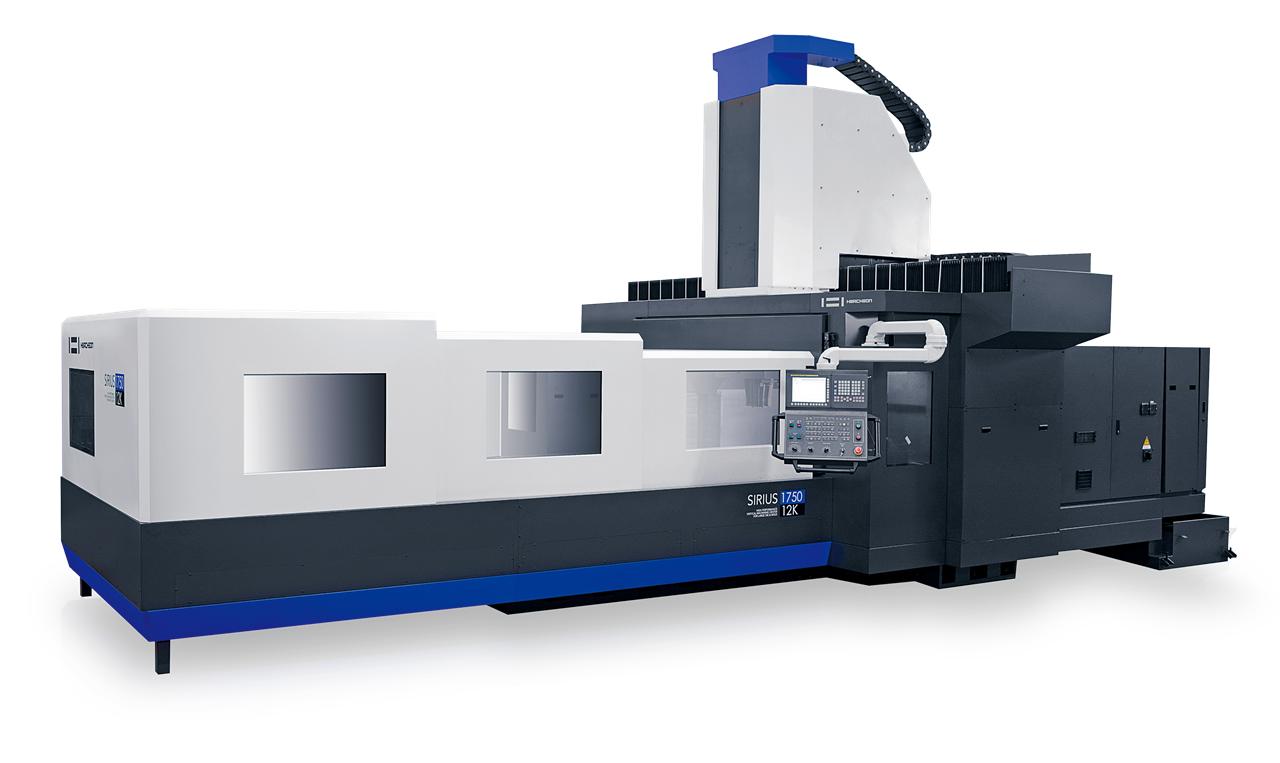

SIRIUS-1750은 독자적인 에어 반부상 시스템을 적용한 고강성 박스웨이 타입 이송계와 압도적인 성능의 자체 제작 주축을 바탕으로 강력하고 정밀한 가공 성능을 제공하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 금형 가공기와 차별화되는 품질을 제공합니다.
기계사양
| 항목 | SIRIUS-1750 | ||
|---|---|---|---|
| 12K [L] | 15K [L] | ||
| 이송량 | |||
| X축 이송 거리 | mm | 3,000 [L : 4,000] |
3,000 [L : 4,000] |
| Y축 이송 거리 | mm | 1,750 | 1,750 |
| Z축 이송 거리 | mm | 800 | 800 |
| 테이블 상면에서 주축 단까지 거리 |
mm | 250 ~ 1,000 [Gap : 600 ~ 1,350] |
250 ~ 1,000 [Gap : 600 ~ 1,350] |
| 소재 통과 가능 크기 (폭 x 높이) |
mm | 2,000 x 850 [Gap : 2,000 x 1,200] |
2,000 x 850 [Gap : 2,000 x 1,200] |
| 테이블 | |||
| 테이블 크기 | mm | 3,200 x 1,750 [L : 4,200 x 1,750] |
3,200 x 1,750 [L : 4,200 x 1,750] |
| 최대 적재 하중 | kgf | 10,000 [L : 15,000] |
10,000 [L : 15,000] |
| T 홈 (홈 폭 x 간격 / 개수) |
mm | 22 x 200 / 8개 | 22 x 200 / 8개 |
| 주축 | |||
| 최대 회전수 | rpm | 12,000 | 15,000 |
| 주축 모터 | kW | 30 / 25 | 30 / 25 |
| 주축 테이퍼 형식 | - | BBT-50 | BBT-50 |
| 주축 베어링 내경 직경 | mm | Ø100 | Ø100 |
| 주축 구동 방식 | - | 빌트인 모터 | 빌트인 모터 |
| 주축 베어링 윤활 방식 | - | Oil Jet | Oil Jet |
| 주축 냉각 방식 | - | Jacket 냉각 (Oil Cooler) |
Jacket 냉각 (Oil Cooler) |
| 냉각제 | - | Spindle Oil [ISO VG 10] |
Spindle Oil [ISO VG 10] |
| 이송 속도 | |||
| 급속 이송 속도 (X / Y / Z) |
m/min | 16 / 16 / 16 [L : 10 / 16 / 16] |
16 / 16 / 16 [L : 10 / 16 / 16] |
| 모터 | |||
| 이송 축 (X / Y / Z) |
kW | 9.0 / 6.0 / 9.0 | 9.0 / 6.0 / 9.0 |
| 쿨런트 모터 (주축) |
kW | 0.4 | 0.4 |
| 주축 냉각 모터 (50 / 60 Hz) |
kW | 8.0 / 8.9 | 5.0 / 5.6 (Opt.: 8.0 / 8.9) |
| ATC | |||
| 공구 형식 | - | BBT-50 (Opt.: CAT-50) |
BBT-50 (Opt.: CAT-50) |
| 풀스터드 형식 | - | BT-50 (90˚) | BT-50 (90˚) |
| 최대 공구 보유 수 | 개 | 40 (Opt.: 60) |
40 (Opt.: 60) |
| 최대 공구 경 (인접 공구 O / X) |
mm | Ø120 / Ø200 | Ø120 / Ø200 |
| 최대 공구 길이 | mm | 400 | 400 |
| 최대 공구 무게 | Kgf | 20 | 20 |
| 공구 선택 방식 | - | Memory Random | Memory Random |
| 소요 동력 | |||
| 소요 전원 | kVA | 75 | 75 |
| 압축 공기 (압력 x 소비량) |
- | 0.5~0.7MPa x 1,870Nℓ/min |
0.5~0.7MPa x 1,870Nℓ/min |
| 탱크 용량 | |||
| 주축 냉각유 | ℓ | 60 | 60 |
| 습동유 | ℓ | 12 | 12 |
| 쿨런트 | ℓ | 850 | 850 |
| 기계 크기 | |||
| 높이 | mm | 5,020 [Gap : 5,370] |
5,020 [Gap : 5,370] |
| 면적 (길이 x 폭) |
mm | 8,840 x 5,510 [L ; 10,740 x 5,510] |
8,840 x 5,510 [L ; 10,740 x 5,510] |
| 무게 | Kgf | 31,000 [L : 35,000] [60T : 33,500] [L x 60T : 37,500] |
31,000 [L : 35,000] [60T : 33,500] [L x 60T : 37,500] |
| NC System | - | Fanuc 31i-B | Fanuc 31i-B |
-
