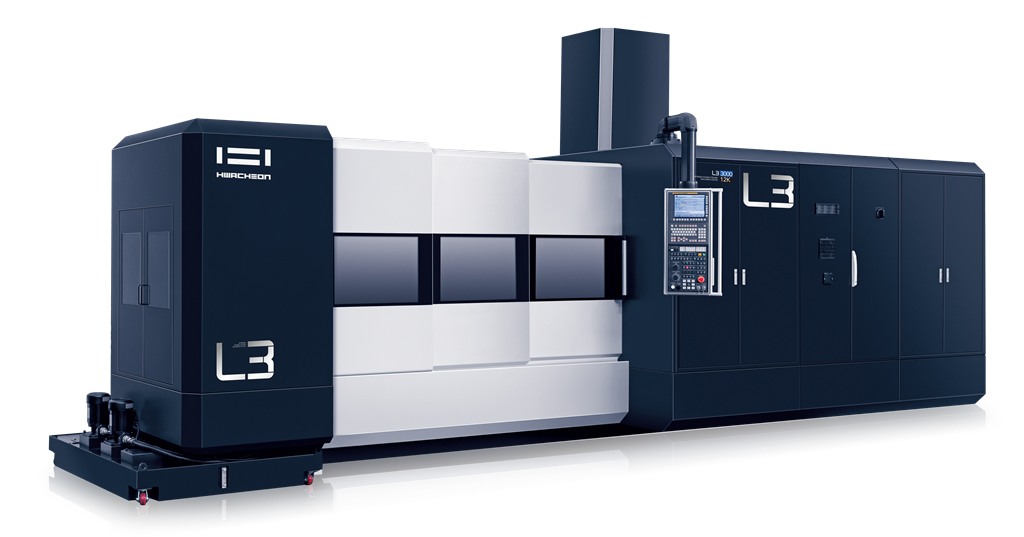

L3 3000

Y축 1,800 mm, 문형 플레이트 부품가공 수직 머시닝센터

L3 3000은 견고한 저 중심 문형 구조와 압도적인 성능의 자체 제작 주축을 바탕으로 모든 가공 영역에서 안정적이고 정밀한 가공 성능을 제공하며, 주축 및 프레임 냉각을 통해 열변위를 최소화하여 장시간 가공시에도 높은 정밀도를 유지합니다.

넓은 가공물 설치 영역과 장시간 고정밀 가공 능력을 통해 플레이트 가공부터 다수의 바이스를 이용한 야간 무인 대량 가공까지 다양한 활용성을 자랑합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 부품 가공기와 차별화되는 품질을 제공합니다.

기계사양

※ CTS : 주축 관통

항목		L3 3000
		12K	20K
		이송량
X축 이송 거리	mm	3,000	3,000
Y축 이송 거리	mm	1,800	1,800
Z축 이송 거리	mm	500	500
테이블 상면에서 주축 단까지 거리	mm	100 ~ 600	100 ~ 600
테이블
테이블 크기	mm	3,000 x 1,800	3,000 x 1,800
컬럼 통과 폭	mm	2,050	2,050
최대 적재 하중	kgf	3,000	3,000
T 홈 (홈 폭 x 간격 / 개수)	mm	22 x 140 / 13개	22 x 140 / 13개
주축
최대 회전수	rpm	12,000 (Opt.: CTS)	20,000
주축 모터	kW	18.5 / 11	22 / 18.5
주축 테이퍼 형식	-	BT-40	BT-40
주축 베어링 내경 직경	mm	Ø70	Ø70
주축 구동 방식	-	모터 직결	Built-in 모터
주축 베어링 윤활 방식	-	Grease	Oil-jet
주축 냉각 방식	-	Jacket 냉각 (Oil Cooler)	Jacket 냉각 (Oil Cooler)
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	20 / 24 / 36	20 / 24 / 36
모터
이송 축 (X / Y / Z)	kW	6 / 4 / 4	6 / 4 / 4
쿨런트 모터	kW	1.1	1.1
주축 냉각 모터 (50 / 60 Hz)	kW	2.8 / 3.2	5.0 / 5.6
ATC
공구 형식	-	BT-40	BT-40
풀스터드 형식	-	MAS P40T-1 (45°)	MAS P40T-1 (45°)
최대 공구 보유 수	개	30 (Opt.: 40)	30 (Opt.: 40)
최대 공구 경 (인접 공구 O / X)	mm	Ø75 / Ø150	Ø75 / Ø150
최대 공구 길이	mm	350	350
최대 공구 무게	Kgf	8	8
공구 선택 방식	-	Memory Random (Opt.: Fixed Address)	Memory Random (Opt.: Fixed Address)
소요 동력
소요 전원	kVA	45	45
압축 공기 (압력 x 소비량)	-	0.5~0.7MPa x 690Nℓ/min	0.5~0.7MPa x 690Nℓ/min
탱크 용량
주축 냉각유	ℓ	40	40
습동유	ℓ	2	2
쿨런트	ℓ	610	610
기계 크기
높이	mm	3,280	3,280
면적 (길이 x 폭)	mm	9,630 x 4,420	9,630 x 4,420
무게	Kgf	29,000	29,000
NC System	-	Fanuc 0i-MF	Fanuc 0i-MF
