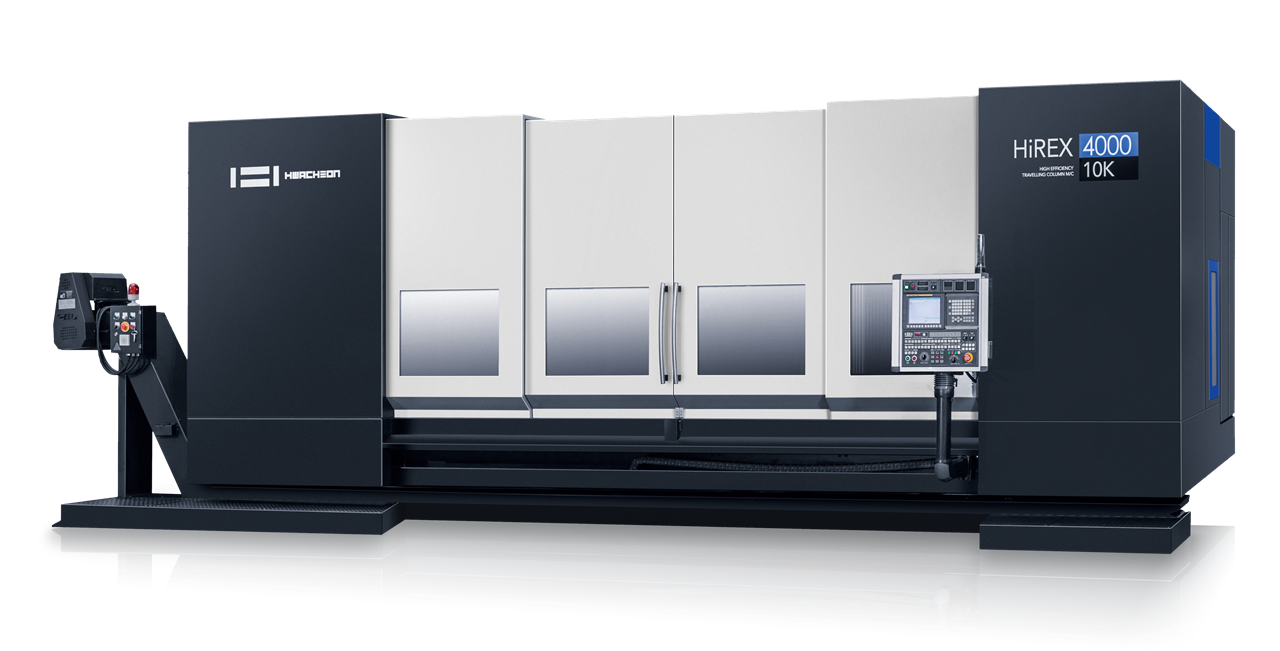

HiREX-4000

Y축 520 / 620 mm, 롱 베드 부품가공 수직 머시닝센터

HiREX-4000은 컬럼 이송형 구조와 압도적인 성능의 자체 제작 주축을 바탕으로 모든 가공영역에서 안정적이고 정밀한 가공 성능을 제공하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.

긴 가공물 설치 영역과 장시간 고정밀 가공 능력을 통해 긴 소재의 가공 부터 다수의 바이스를 이용한 야간 무인 대량 가공까지 다양한 활용성을 자랑합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 부품 가공기와 차별화되는 가공 품질을 제공합니다.

기계사양

※ CTS : 주축관통

항목		HiREX-4000
		10K [Y : 520]	12K [Y : 520]	10K [Y : 620]	12K [Y : 620]
		이송량
X축 이송 거리	mm	4,000	4,000	4,000	4,000
Y축 이송 거리	mm	520	520	620	620
Z축 이송 거리	mm	570	570	570	570
테이블 상면에서 주축 단까지 거리	mm	150 ~ 720	150 ~ 720	150 ~ 720	150 ~ 720
칼럼 안내 면에서 주축 중심까지 거리	mm	660	660	760	760
테이블
테이블 크기	mm	550 x 4,500	550 x 4,500	650 x 4,500	650 x 4,500
최대 적재 하중	kgf	4,300	4,300	4,650	4,650
T 홈 (홈 폭 x 간격 / 개수)	mm	18 x 110 / 5개	18 x 110 / 5개	18 x 110 / 6개	18 x 110 / 6개
주축
최대 회전수	rpm	10,000 (Opt.: CTS)	12,000 (Opt.: CTS)	10,000 (Opt.: CTS)	12,000 (Opt.: CTS)
주축 모터	kW	15 / 11 (Opt.: 18.5 / 15)	18.5 / 15	15 / 11 (Opt.: 18.5 / 15)	18.5 / 15
주축 테이퍼 형식	-	BT-40	BT-40	BT-40	BT-40
주축 베어링 내경 직경	mm	Ø70	Ø70	Ø70	Ø70
주축 구동 방식	-	모터 직결	모터 직결	모터 직결	모터 직결
주축 베어링 윤활 방식	-	Grease	Grease	Grease	Grease
주축 냉각 방식	-	Jacket 냉각 (Fan Cooler)	Jacket 냉각 (Oil Cooler)	Jacket 냉각 (Fan Cooler)	Jacket 냉각 (Oil Cooler)
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	30 / 36 / 36	30 / 36 / 36	30 / 30 / 30	30 / 30 / 30
모터
이송 축 (X / Y / Z)	kW	4 / 4 / 4	4 / 4 / 4	4 / 4 / 4	4 / 4 / 4
절삭유 모터 (주축 / 칩 플러싱)	kW	1.1 / 1.1	1.1 / 1.1	1.1 / 1.1	1.1 / 1.1
주축 냉각 모터	kW	0.18	0.18	0.18	0.18
ATC
공구 형식	-	BT40 (Opt.: BBT-40, CAT-40, SK-40)	BT40 (Opt.: BBT-40, CAT-40, SK-40)	BT40 (Opt.: BBT-40, CAT-40, SK-40)	BT40 (Opt.: BBT-40, CAT-40, SK-40)
풀스터드 형식	-	MAS P40T-1 (45˚)	MAS P40T-1 (45˚)	MAS P40T-1 (45˚)	MAS P40T-1 (45˚)
최대 공구 보유 수	개	24 (Opt.: 30)	24 (Opt.: 30)	24 (Opt.: 30)	24 (Opt.: 30)
최대 공구 경 (인접 공구 O / X)	mm	Ø80 / Ø150	Ø80 / Ø150	Ø80 / Ø150	Ø80 / Ø150
최대 공구 길이	mm	300	300	300	300
최대 공구 무게	Kg	8	8	8	8
공구 선택 방식	-	Memory Random	Memory Random	Memory Random	Memory Random
소요 동력
소요 전원	kVA	45	45	45	45
압축 공기 (압력 x 소비량)	-	0.5 ~ 0.7 MPa x 690 Nℓ/min	0.5 ~ 0.7 MPa x 690 Nℓ/min	0.5 ~ 0.7 MPa x 690 Nℓ/min	0.5 ~ 0.7 MPa x 690 Nℓ/min
탱크 용량
주축 냉각유 / 습동유	ℓ	15 / 6	15 / 6	15 / 6	15 / 6
쿨런트	ℓ	710	710	800	800
기계 크기
높이	mm	3,000 [CTS : 3,250]	3,000 [CTS : 3,250]	3,000 [CTS : 3,250]	3,000 [CTS : 3,250]
면적 (길이 x 폭)	mm	7,700 x 3,010	7,700 x 3,010	7,700 x 3,175	7,700 x 3,175
무게	Kg	20,000	20,000	20,500	20,500
NC System	-	Fanuc 0i-MF Plus	Fanuc 0i-MF Plus	Fanuc 0i-MF Plus	Fanuc 0i-MF Plus
