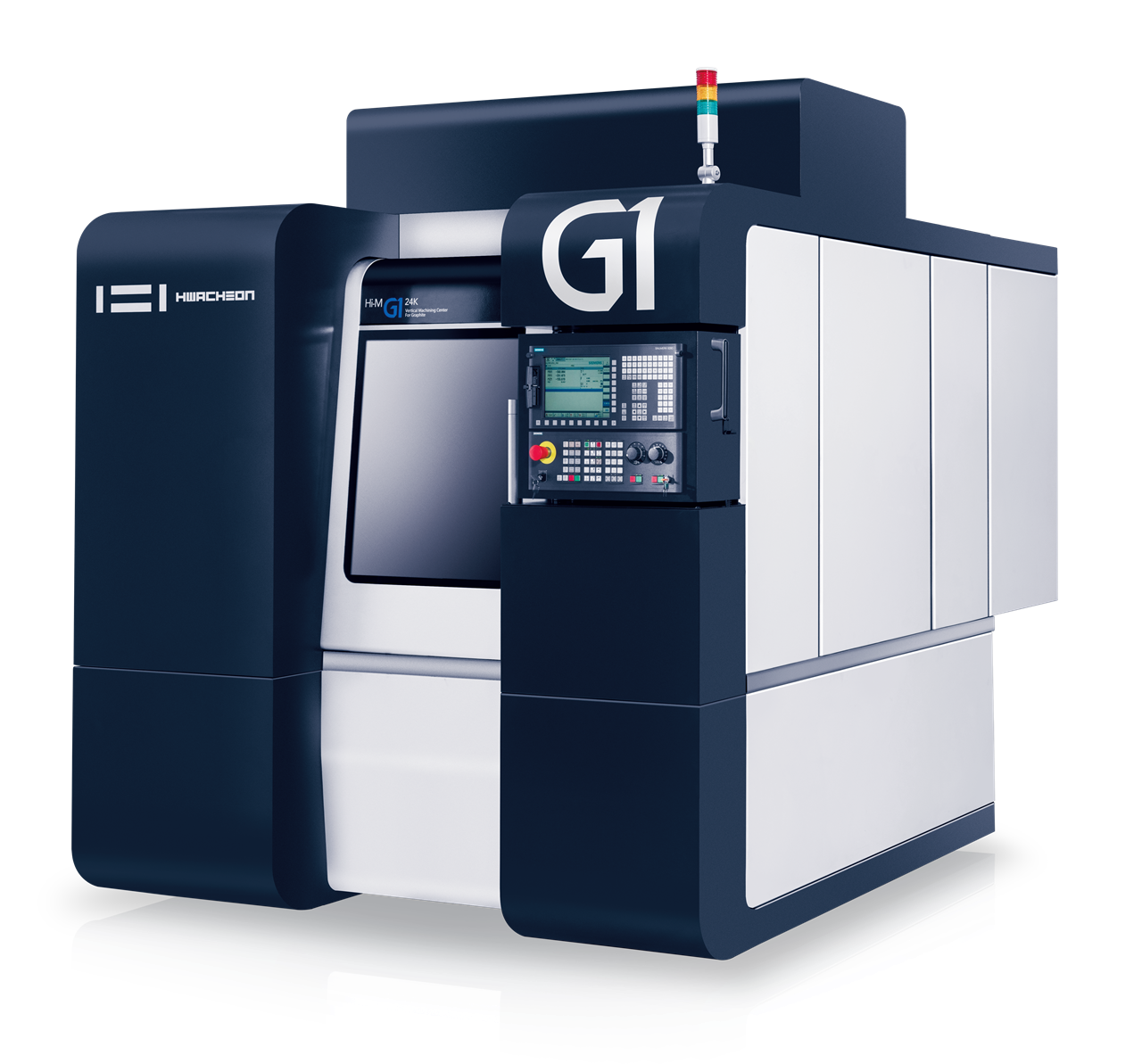

Hi-M G1

흑연가공 수직 머시닝센터

Hi-M G1은 흑연 가공시 발생하는 비산과 미세 분진을 완벽하게 차단하는 분진 대응 구조와 압도적인 성능의 자체 제작 주축을 바탕으로 빠르고 정밀한 가공 성능을 제공합니다.

열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지하며, 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 흑연 가공기와 차별화되는 품질을 제공합니다.

또한, 유지보수를 고려한 설계와 사용자 편의성을 극대화 하였으며, 폭넓은 옵션 사양을 통해 최적화된 제품을 공급합니다.

기계사양

항목		Hi-M G1
		24K [SIEMENS]	24K [FANUC]
		이송량
X축 이송 거리	mm	750	750
Y축 이송 거리	mm	600	600
Z축 이송 거리	mm	350	350
테이블 상면에서 주축 단까지 거리	mm	100 ~ 450	100 ~ 450
테이블
테이블 크기	mm	750 x 620	750 x 620
최대 적재 하중	kgf	400	400
T 홈 (홈 폭 x 간격 / 개수)	mm	16 x 125 / 5개	16 x 125 / 5개
주축
최대 회전수	rpm	24,000	24,000
주축 모터	kW	9.5	9.5
주축 테이퍼 형식	-	HSK-E40 (Opt.: BT-30)	HSK-E40 (Opt.: BT-30)
주축 베어링 내경 직경	mm
주축 구동 방식	-	Built-in	Built-in
주축 베어링 윤활 방식	-	Grease	Grease
주축 냉각 방식	-	Jacket 냉각 (Oil Cooler)	Jacket 냉각 (Oil Cooler)
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	25 / 25 / 20	25 / 25 / 20
절삭 이송 속도 (X / Y / Z)	mm/min	1 ~ 10,000	1 ~ 10,000
모터
이송 축 (X / Y / Z / Q)	kW	1.86 / 1.86 / 1.86 / 1.48	1.6 / 1.6 / 1.6 / 1.4
집진기 흡입 모터	kW
주축 냉각 모터	kW	0.4	0.4
ATC
공구 형식	-	HSK-E40 (Opt.: BT-30)	HSK-E40 (Opt.: BT-30)
풀스터드 형식	-	-	-
최대 공구 보유 수	ea	16	16
최대 공구 경	mm	Ø63	Ø63
최대 공구 길이	mm	200	200
최대 공구 무게	Kgf	3	3
공구 선택 방식	-	Fixed address	Fixed address
소요 동력
소요 전원	kVA	35	35
전원 사양	-	380V, 60Hz	220V, 60Hz
압축 공기	kg/cm2	6 ~ 7	6 ~ 7
탱크 용량
주축 냉각유	ℓ	20	20
윤활 (구리스)	ℓ	2	2
기계 크기
집진기 높이	mm	2,710	2,710
높이	mm	2,520	2,520
면적 (길이 x 폭)	mm	2,165 x 2,575	2,165 x 2,575
무게	Kgf	4,800	4,800
NC System	-	SIEMENS-828D	FANUC 0i-MF
