신제품

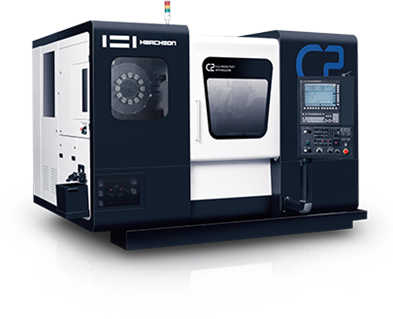

C2



자동 공구 교환형 8인치 복합가공 터닝센터



C2는 터닝센터 가공기능과 Y, C축 제어를 통한 머시닝 센터의 가공 기능을 결합한 공정 집약형 복합가공 터닝센터 입니다. 단 한번의 척킹으로 복잡한 형상의 부품을 완가공 할 수 있으며, 표준 장착된 자동 공구 교환 장치를 이용하여 많은 툴이 필요한 부품의 가공에 신속하게 대응할 수 있습니다.





주요 특장점




높은 생산성 (비절삭시간 단축)

①  공정 집약형 가공 (선삭+밀링 복합 가공)

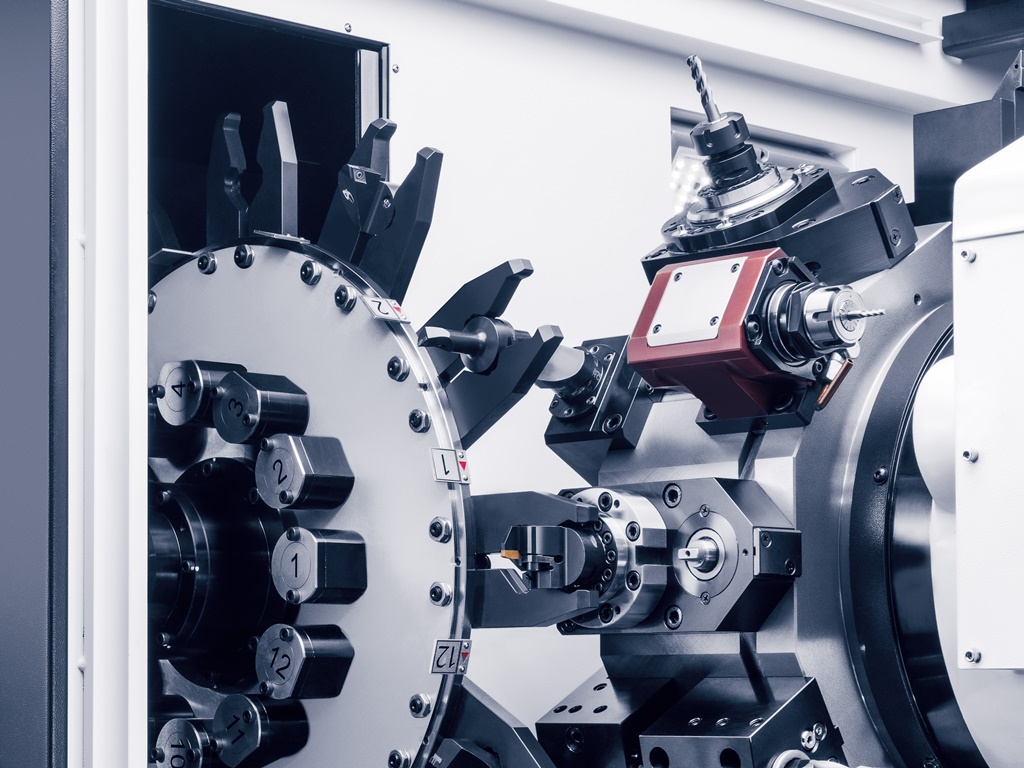

②  퀵 툴 체인지

③  매거진을 이용한 공구 확장성

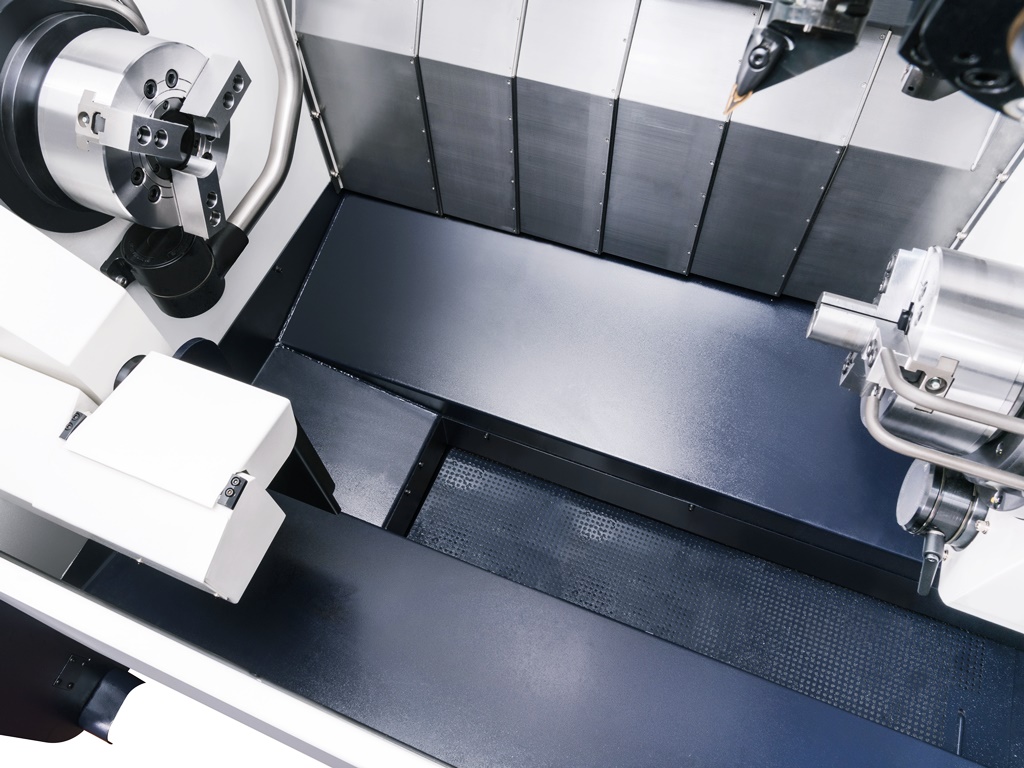

가공 안정성 향상 (장시간 가공 정밀도 유지)

①  직교형 이송계 구조

②  효율적인 턴밀 냉각 구조

③  Main / Sub Built-in Spindle 적용



운용 비용 절감

①  설치면적 최소화 (일반장비 3대 -> C2 1대)

②  기계 구입 / 유지 보수 비용 최소화





기계사양



항목

단위

C2 YMC

C2 YSMC

  배드 위의 스윙

mm

Ø730

  최대 가공 경

mm

Ø630

Ø630 (Sub:Ø510)

  최대 가공 경 - 파트 캐쳐 적용

mm

Ø450

Ø450 (Sub:Ø510)

  최대 가공 길이

mm

557

557 (Sub:569)

  척 크기

inch

8 (선택 : 10)

8 (선택 : 10) / (Sub : 6)

  최대 주축 회전 속도

rpm

5,000

5,000 (Sub:6,000)

  주축 관통 경

mm

Ø76

Ø76 (Sub:Ø38)

  주축 모터

kW (HP)

15 / 11 (20 / 15)

15 / 11 (20 / 15)
[Sub:15 / 11 (20 / 15)]

  공구 부착 면의 수

ea

18

  급속 이송 속도 (X / Z / Y / B)

m/min

30 / 30 / 15 / 30

  최대 이송 거리 (X / Z / Y / B)

mm

360 / 700 / ±60 / 705

  턴밀 스핀들 모터

kW (HP)

5.5 / 3.7 (7.4 / 5)

  설치 면적 (길이 x 폭 x 높이)

mm

 3,610 x 2,784 x 2,360

NC Controller

Fanuc 0i-TF







적용 소프트웨어




공구 과부하 검출 시스템

"날끝의 미세한 움직임을 감지하고 진단"

가공 중 공구 부하를 실시간 진단하여 공구의 마모량 검출을 통해 교체시기를 판단할 수 있도록 하며, 공구의 파손 여부 검출로 소재 불량을 사전에 방지합니다.
(정확한 부하 검출: 8 msec간격으로 미세측정)





실시간 가동 현황 모니터링 솔루션 (선택)

"M-VISION Plus"

·고객의 공장 내 장비를 네트워크로 연결하여 기계 상태를 실시간 모니터링 하는 시스템

·스마트폰을 이용하여 언제 어디서든 기계의 가동 현황, 알람 등을 확인 가능
