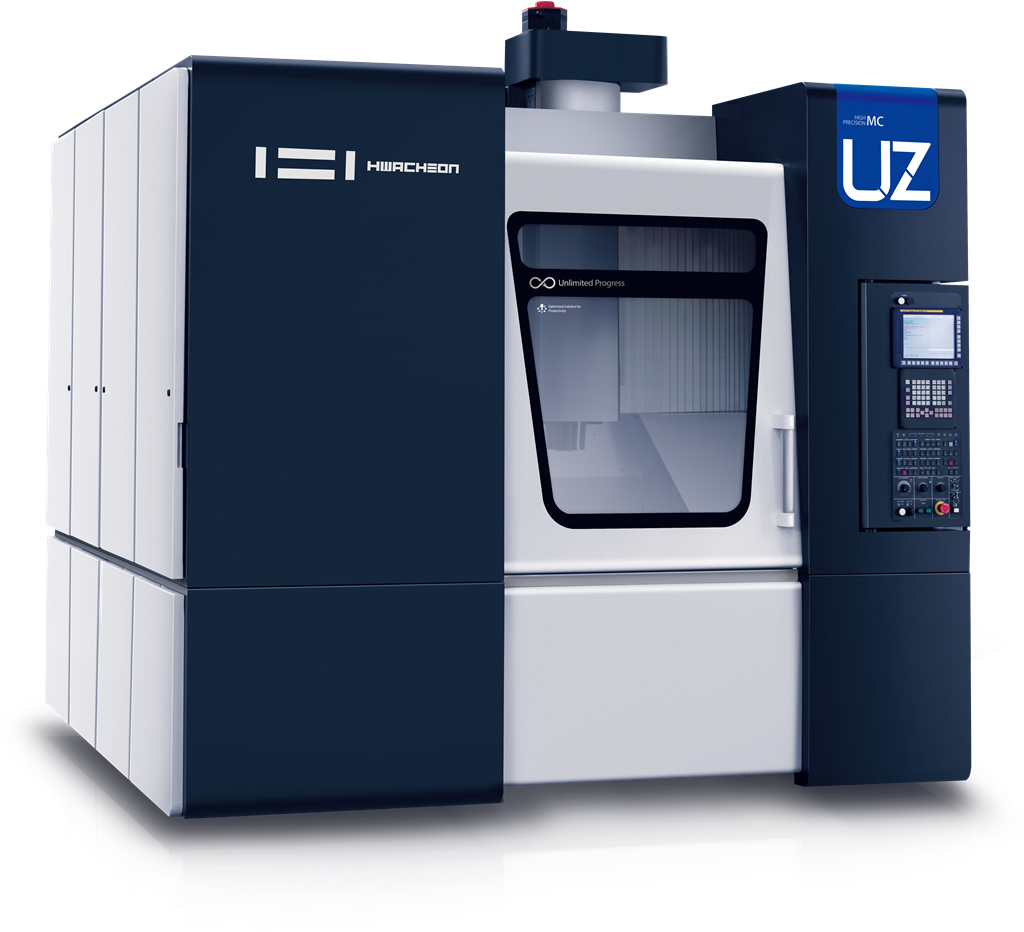

SIRIUS-UZ
정밀 가공에 특화된 Y축 600 mm의 고정밀 수직형 머시닝센터
SIRIUS-UZ는 세계 최고의 성능을 자랑하는 고정밀 수직형 머시닝센터 SIRIUS-U Series의 정점으로서, 강력한 황삭 가공과 정밀한 정삭 가공으로 제품의 품질에 있어서 최상의 가공 솔루션을 제공합니다.
SIRIUS-UZ
정밀 가공에 특화된 Y축 600 mm의 고정밀 수직형 머시닝센터
SIRIUS-UZ는 세계 최고의 성능을 자랑하는 고정밀 수직형 머시닝센터 SIRIUS-U Series의 정점으로서, 강력한 황삭 가공과 정밀한 정삭 가공으로 제품의 품질에 있어서 최상의 가공 솔루션을 제공합니다.
주요 특장점
뛰어난 가공 성능
① 가공 높이에 따른 가공 정밀도 변화 최소화

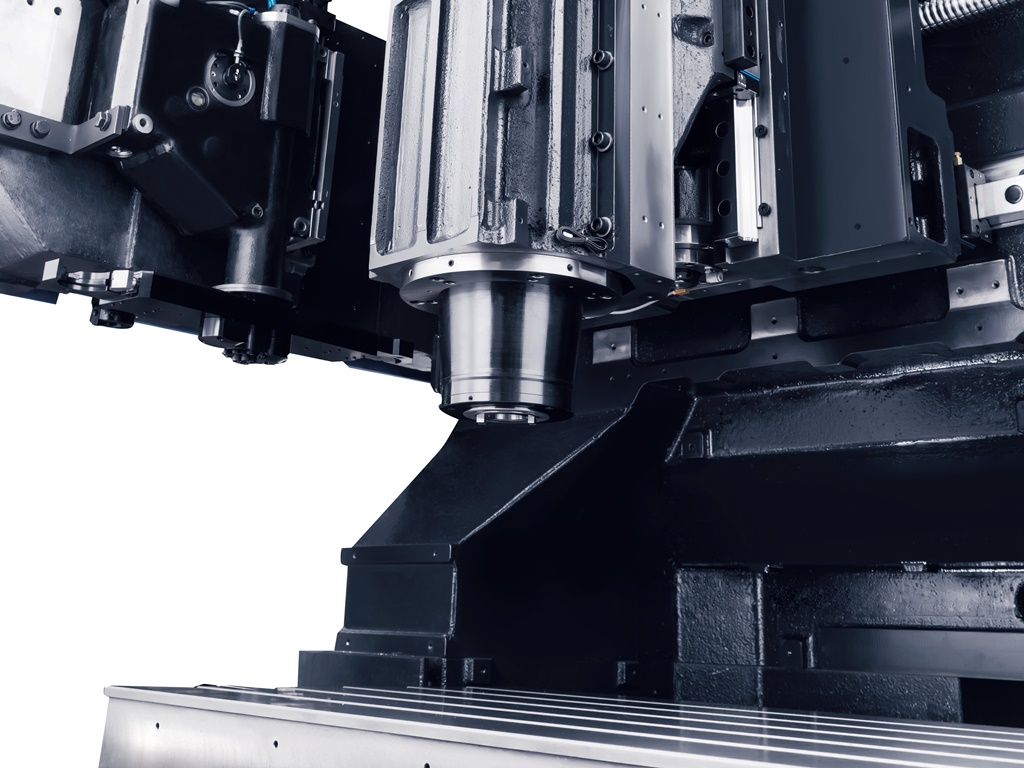

② 저중심 설계로 가공 안정성 확보
③ X축 Ball Screw 강성 증가
④ 가공에 영향을 주는 진동원 분리 및 억제
⑤ 가공에 영향을 주는 내, 외부의 열 전달 차단
사용자 편의성 향상

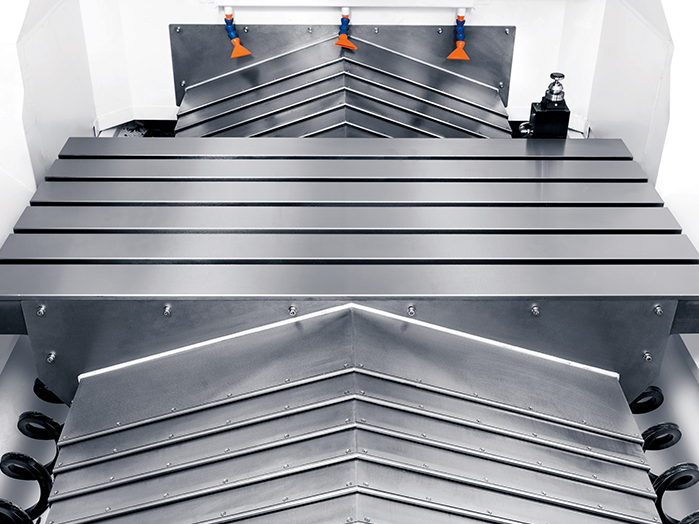

① 공구 측정기 위치 최적화를 통해 테이블 공간 활용도 향상
② 에어건, 쿨런트건, 리프트업 칩 컨베이어 표준 적용 (선택 사양의 표준화)
다양한 부가기능
① 스핀들 다양화 : 12,000 / 14,000 / 20,000 / 24,000

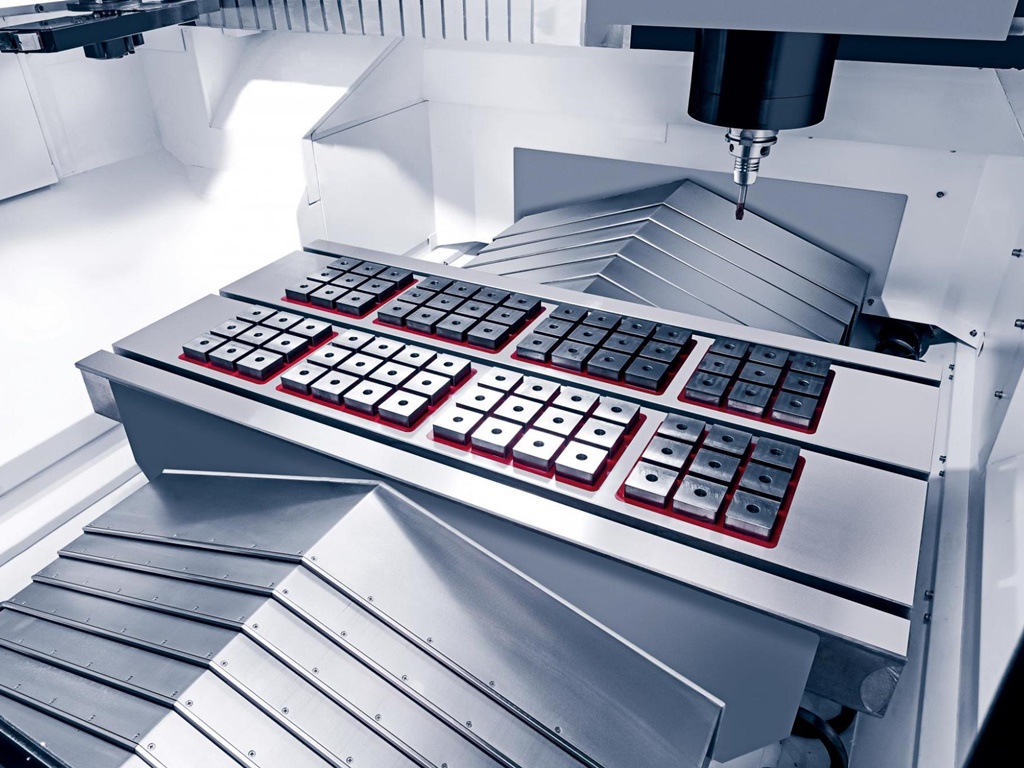

② 소재 설치시 활용도가 뛰어난 마그네틱 테이블(선택)
기계사양
항 목
|
단 위
|
SIRIUS-UZ | |||
이송거리 (X / Y / Z)
|
mm
|
1,050 / 600 / 350
|
|||
급 이송 속도 (X / Y / Z)
|
m/min
|
30 / 30 / 30
|
|||
절삭 이송 속도 (X / Y / Z)
|
m/min
|
1 ~ 24,000 | |||
테이블 크기
|
mm
|
1,200 x 600
|
|||
최대 적재 하중
|
kgf
|
800 (마그네틱 테이블 적용시: 700)
|
|||
주축 최대 회전수
|
rpm
|
20,000 (표준)
|
12,000
|
14,000
|
24,000
|
주축 모터 | kW | 37 / 18.5 | 37 / 22 | 37 / 18.5 | |
공구 형식
|
-
|
MAS-403 BBT-40 (선택: CAT-40, HSK-A63, SK40)
|
HSK-A63
|
||
최대 공구 보유수
|
ea
|
30 (선택: 40)
|
|||
설치 면적 (길이 x 폭 x 높이)
|
mm
|
3,537 x 2,742 x 2,810
|
|||
NC Controller
|
Fanuc 31i-B
|
적용 소프트웨어
숙련된 기술자의 노하우나 감각을 대신하여 기계 스스로 가공 프로세스를 지원하여 가공 품질과 생산성을 향상하도록 하는 기능 입니다.
공구 과부하 검출 시스템
"날끝의 미세한 움직임을 감지하고 진단"
가공 중 공구 부하를 실시간 진단하여 공구의 마모량 검출을 통해 교체시기를 판단할 수 있도록 하며, 공구의 파손 여부 검출로 소재 불량을 사전에 방지합니다.
(정확한 부하 검출: 8 msec간격으로 미세측정)
고 능률 윤곽제어 시스템
"황삭은 신속하게, 정삭은 정밀하게"
가공물의 특성 및 목적에 따라 원하는 모드를 프로그램에 간단히 삽입하여 공구 및 기계의 수명 향상, 가공 시간 단축, 소재에 따른 정확한 윤곽 제어를 실현합니다. 또한 사용자 맞춤형 화면 구성으로 실시간 모니터링 및 조작의 편리성도 함께 제공합니다.
절삭 이송 최적 제어 시스템
"생산성 극대화를 위한 지능형 시스템"
적응제어 (Adaptive Control) 의 한 방법으로, 가 공 중에 절삭 부하를 일정하게 유지하기 위해 실시 간으로 이송속도를 제어하여 공구 파손을 방지하 고, 가공시간을 단축할 수 있습니다.
스핀들 변위 제어 시스템
"주축 회전수 및 온도에 따른 실시간 변위 보정"
고속 회전 시 스핀들 테이퍼부의 확장에 의한 Z축 방향의 오차를 자동 보정하고 (정적 변위 보정), 스핀들 각 부위의 온도를 측정 하여 실시간으로 변위량을 예측하고 보정함으로써 열에 의한 변위를 최소화 합니다.
프레임 변위 제어 시스템
"장시간 가공 정밀도를 유지하기 위한 시스템"
프레임 변위 제어 시스템은 열 에러를 발생 시키는 각 요소에 고감도 온도센서를 부착 하여, 실시간으로 변위량을 예측함으로써 자동으로 프레임 변위를 보정합니다.
열 변위 통합 제어 시스템
"스핀들 변위 제어 시스템 + 프레임 변위 제어 시스템"
열 변위 통합제어 시스템은 스핀들 변위 제어와 프레임 변위 제어를 통합한 시스템입니다.
실시간 가동 모니터링 솔루션 (선택)
"M-VISION Plus"
·고객의 공장 내 장비를 네트워크로 연결하여 기계 상태를 실시간 모니터링 하는 시스템
·스마트폰을 이용하여 언제 어디서든 기계의 가동 현황, 알람 등을 확인 가능
