터닝 센터 - VT-950⁺

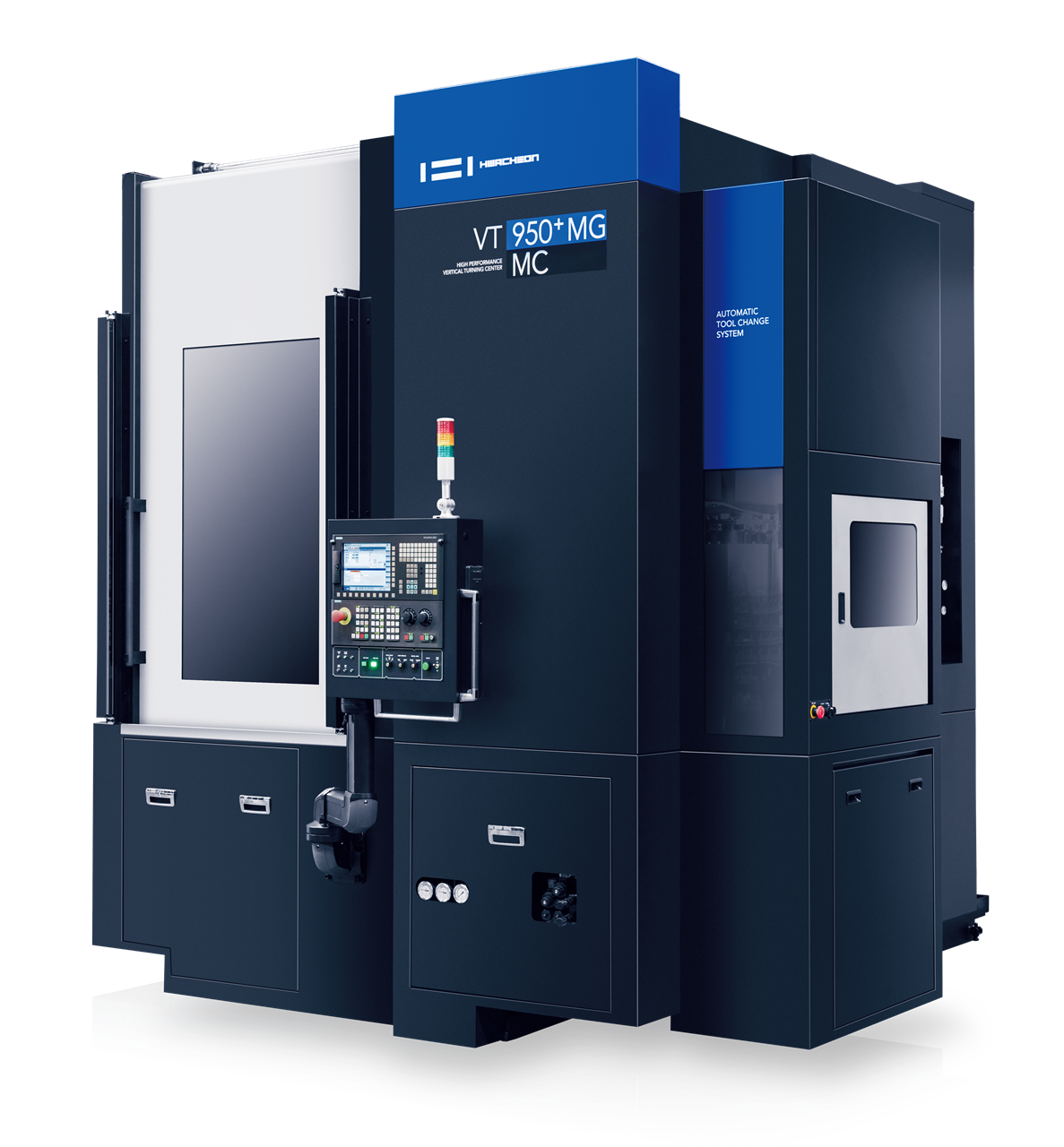

VT-950+
최대 가공경 Ø950 mm, 강력 절삭 수직 터닝센터
VT-950+는 독자적인 에어 반부상 시스템을 적용한 고강성 박스웨이 타입 이송계와 베드 구조를 바탕으로 안정적인 강력 절삭 성능을 제공하며, 열 변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 수직 터닝센터와 차별화되는 가공 품질을 제공합니다.
기계사양
※ MC : 턴밀 / MG : 매거진
| 항목 | VT-950+ | ||||
|---|---|---|---|---|---|
| VT-950+ | VT-950+ MG |
VT-950+ MC |
VT-950+ MG / MC |
||
| 능력· 용량 | |||||
| 베드 위의 스윙 | mm | Ø1,100 | Ø1,100 | Ø1,100 | Ø1,100 |
| 최대 가공경 | mm | Ø950 | Ø950 | Ø950 | Ø950 |
| 표준 가공경 | mm | Ø700 | Ø700 | Ø700 | Ø700 |
| 최대 가공 길이 | mm | 850 | 850 | 850 | 850 |
| 척크기 | inch | 24 (Opt.: 32) | 24 (Opt.: 32) | 24 (Opt.: 32) | 24 (Opt.: 32) |
| 주축 | |||||
| 주축 끝단 형상 | - | Ø380 Flat | Ø380 Flat | Ø380 Flat | Ø380 Flat |
| 최대 주축 회전 속도 | rpm | 24” Chuck 1,125 [Opt.(고속) : 1,500] [Opt.(고토크A) : 1,125] [Opt.(고토크B) : 800] 32” Chuck 800 [Opt.(고속) : 800] [Opt.(고토크A) : 800] [Opt.(고토크B) : 800] |
24” Chuck 1,125 [Opt.(고속) : 1,500] [Opt.(고토크A) : 1,125] [Opt.(고토크B) : 800] 32” Chuck 800 [Opt.(고속) : 800] [Opt.(고토크A) : 800] [Opt.(고토크B) : 800] |
24” Chuck 1,125 [Opt.(고속) : 1,500] [Opt.(고토크A) : 1,125] [Opt.(고토크B) : 800] 32” Chuck 800 [Opt.(고속) : 800] [Opt.(고토크A) : 800] [Opt.(고토크B) : 800] |
24” Chuck 1,125 [Opt.(고속) : 1,500] [Opt.(고토크A) : 1,125] [Opt.(고토크B) : 800] 32” Chuck 800 [Opt.(고속) : 800] [Opt.(고토크A) : 800] [Opt.(고토크B) : 800] |
| 주축 베어링 내경 (앞) | mm | Ø240 | Ø240 | Ø240 | Ø240 |
| 주축 모터 | kW | 30 / 22 (Opt.: 45 / 37) |
30 / 22 (Opt.: 45 / 37) |
30 / 22 (Opt.: 45 / 37) |
30 / 22 (Opt.: 45 / 37) |
| 공구대 | |||||
| 공구 부착 면의 수 | ea | 12 | 10 | 12 | 10 |
| 공구 사이즈 (외경 x 보링바) |
mm | □ 32 × Ø 60 (MG Type : Holder Opt.) |
□ 32 × Ø 60 (MG Type : Holder Opt.) |
□ 32 × Ø 60 (MG Type : Holder Opt.) |
□ 32 × Ø 60 (MG Type : Holder Opt.) |
| 공구대 분할 시간 | sec/step | 0.18 | 0.18 | 0.18 | 0.18 |
| 이송축 | |||||
| 급속 이송 속도 (X / Z) |
m/min | 24 / 24 | 24 / 24 | 24 / 24 | 24 / 24 |
| 최대 이송 거리 (X / Z) |
mm | 505 / 850 | 505 / 850 | 505 / 850 | 505 / 850 |
| 이송 축 모터 (X / Z) |
kW | 7.0 / 9.0 | 7.0 / 9.0 | 7.0 / 9.0 | 7.0 / 9.0 |
| 매거진 | |||||
| 공구 타입 | - | - | CAPTO C6 | - | CAPTO C6 |
| 최대 공구수 | ea | - | 16 | - | 16 |
| 최대 공구 길이 | mm | - | 400 | - | 400 |
| 최대 공구 무게 | kgf | - | 7 | - | 7 |
| 턴밀 (선택) | |||||
| 턴밀 스핀들 모터 | kW | - | - | 7.5 / 5.5 (Opt.: 11 / 7.5) |
7.5 / 5.5 (Opt.: 11 / 7.5) |
| 최대 턴밀 회전 속도 | rpm | - | - | 3,000 | 3,000 |
| 최대 가공 능력 (드릴 / 탭) |
mm | - | - | Ø32 / M24 | Ø32 / M24 |
| C축 분할 각도 | deg | - | - | 0.0001 | 0.0001 |
| 탱크 용량 | |||||
| 습동유 | ℓ | 12 | 12 | 12 | 12 |
| 유압 | ℓ | 50 | 50 | 50 | 50 |
| 절삭유 | ℓ | 266 | 266 | 266 | 266 |
| 소요 동력 | |||||
| 전원 용량 | kVA | 85 | 85 | 85 | 85 |
| 기계 크기 | |||||
| 높이 | mm | 3,320 | 3,320 | 3,320 | 3,320 |
| 면적 (길이 x 폭) |
mm | 2,620 x 3,598 | 3,100 x 3,598 | 2,620 x 3,598 | 3,100 x 3,598 |
| 무게 | Kgf | 15,000 | 16,000 | 15,100 | 16,100 |
| NC System | - | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus |
-
