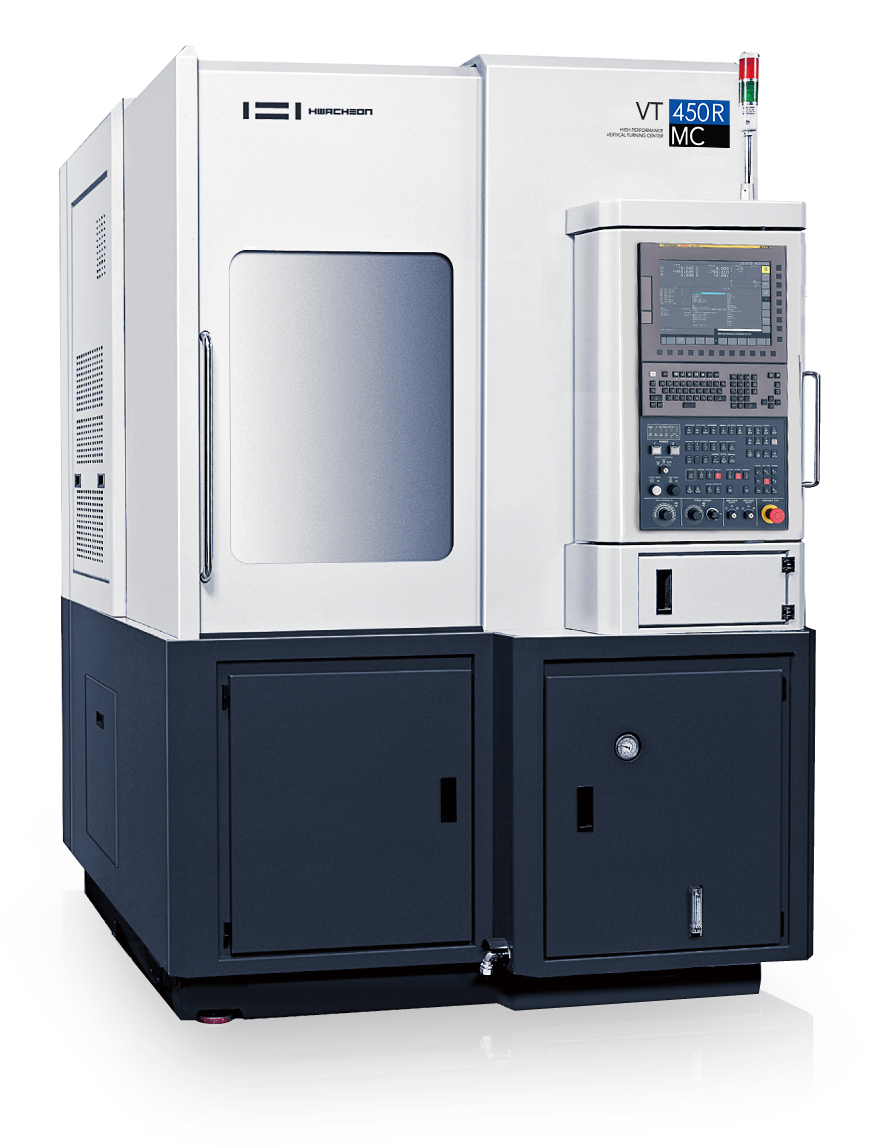

VT-450

최대 가공경 Ø460 mm, 강력 절삭 수직 터닝센터

VT-450은 독자적인 에어 반부상 시스템을 적용한 고강성 박스웨이 타입 이송계와 베드 구조를 바탕으로 안정적인 강력 절삭 성능을 제공하며, 열 변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 수직 터닝센터와 차별화되는 가공 품질을 제공합니다.

스핀들 위치를 좌/우 두 가지 타입으로 선택 가능하며, 두 대의 기계를 하나의 조작반으로 사용하는 등 폭넓은 기계 타입과 컴팩트한 설계로 특히 브레이크 디스크, 드럼, 허브 및 밸브 가공 및 자동화에 압도적인 성능을 자랑합니다.

기계사양

※ L, R : 스핀들 위치 (좌, 우) / 2SP : 기계 2대 (1개 조작반) 결합 / MC : 턴밀

항목		VT-450
		VT-450 [L, R]	VT-450 [L, R] MC	VT-450 [2SP]	VT-450 [2SP] MC
		능력· 용량
베드 위의 스윙	mm	Ø610	Ø610	Ø610	Ø610
최대 가공경	mm	Ø460	Ø445	Ø460	Ø445
표준 가공경	mm	Ø305	Ø248.2	Ø305	Ø248.2
최대 가공 길이	mm	460	394	460	394
척크기	inch	12	12	12 + 12	12 + 12
주축
주축 끝단 형상	-	A2-8	A2-8	A2-8	A2-8
최대 주축 회전 속도	rpm	2,500	2,500	2,500	2,500
주축 베어링 내경 (앞)	mm	Ø130	Ø130	Ø130	Ø130
주축 모터	kW	22 / 18.5	22 / 18.5	22 / 18.5	22 / 18.5
공구대
공구 부착 면의 수	ea	8	10	8 + 8	10 + 10
공구 사이즈 (외경 x 보링바)	mm	□25 × Ø50	□25 × Ø50	□25 × Ø50	□25 × Ø50
공구대 분할 시간	sec/step	0.15	0.15	0.15	0.15
이송축
급속 이송 속도 (X / Z)	m/min	24 / 20	24 / 20	24 / 20	24 / 20
최대 이송 거리 (X / Z)	mm	260 / 480	260 / 480	260 / 480	260 / 480
이송 축 모터 (X / Z)	kW	4.0 / 4.0	4.0 / 4.0	4.0 / 4.0	4.0 / 4.0
턴밀
턴밀 스핀들 모터	kW	-	3.7 / 2.2	-	3.7 / 2.2
최대 턴밀 회전 속도	rpm	-	3,000	-	3,000
최대 가공 능력 (드릴 / 탭)	mm	-	Ø16 / M12	-	Ø16 / M12
C축 분할 각도	deg	-	0.0001	-	0.0001
탱크 용량
습동유	ℓ	12	12	12 + 12	12 + 12
유압	ℓ	11	11	11 + 11	11 + 11
절삭유	ℓ	150	150	150 + 150	150 + 150
소요 동력
전원 용량	kVA	40	40	75	75
기계 크기
높이	mm	2,548	2,548	2,880	2,880
면적 (길이 x 폭)	mm	1,806 x 2,197	1,806 x 2,197	3,962 x 2,197	3,962 x 2,197
무게	Kgf	7,500	7,550	15,400	15,500
NC System	-	Fanuc 0i-TF Plus	Fanuc 0i-TF Plus	Fanuc 0i-TF Plus (2Paths)	Fanuc 0i-TF Plus (2Paths)
