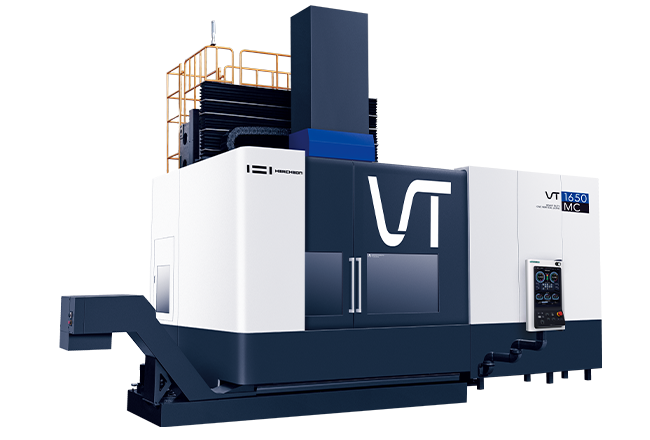

터닝 센터 - VT-1650

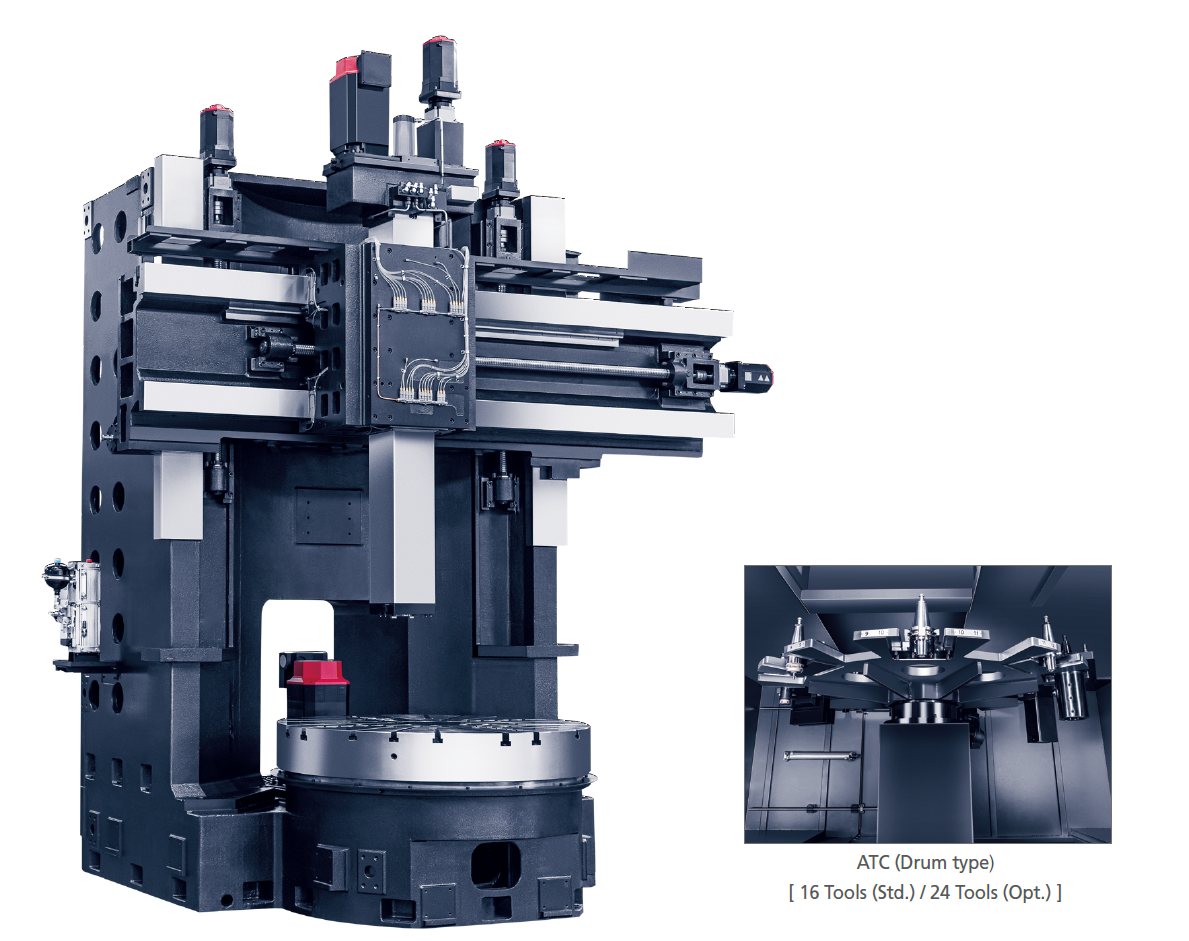

VT-1650은 열 변형을 최소화한 일체형 column의 Box way guide type으로 하중분산과 안정성을 고려한 고강성 구조이며, 테이블은 고정밀 스러스트 볼 베어링 타입과 실리더리컬 원통롤러 베어링을 적용하여 중절삭 및 고정밀 가공에 적합한 대형 CNC수직선반입니다.
"대형 램 타입 수직형 선반"
VT-1650 은 선삭에서부터 밀링까지 한번의 고정으로 대형 가공물을 필요로 하는 선박, 풍력, 플랜트 산업의 부품용 중절삭 가공에 최고의 성능을 제공합니다.
C축 Double Pinion 구동
강력함과 섬세함을 동시에
C축 Double Pinion gear 구동 구조는 많은 장점을 가지고 있습니다.
단순한 선삭 가공 뿐만이 아니라 테이블의 정밀한 Indexing을 통한 밀링 가공이 가능하며 또한 제로 백래시 구조로 높은 회전 정밀도는 물론 높은 강성을 자랑합니다.
대형 램 타입 수직형 선반
어떤 가공이든 강력하고 안정적이게
동급 최대 이송거리와 파워를 자랑하는 견고한 Ram은 깊은 홀 가공시에도 안정적인 가공을 지원하며 폭 넓은 가공영역을 확보하여 가공 공정을 단축합니다.
당신의 가공물에 딱 맞는
맞춤형 대형 공작기계
대형 공작기계는 고도의 제조 · 조립 기술이 필요하며 고객의 요구 사항에 대한 맞춤형 설계와 고객 중심의 서비스가 중요 합니다.
화천은 대형 공작기계 전문 R&D 팀이 초기 단계부터 고객사와의 밀착 커뮤니케이션을 통해 고객의 가장 까다로운 요구 사항까지도 충족 시킵니다.
| 항목 | VT-1650 | VT-1650 / MC | |
|---|---|---|---|
| 능력·용량 | |||
| 최대 스윙 | mm(inch) | Ø2,100 (Ø82.68") | |
| 최대 가공 경 | mm(inch) | Ø2,000 (Ø78.74") | |
| 최대 가공 높이 | mm(inch) | 1,800 (70.87") | |
| 이송량 | |||
| X축 이송 거리 (좌우 Ram 이송) | mm(inch) | -450 ~ +1,360 (-17.72" ~ +53.54") | |
| Z축 이송 거리 (상하 Ram 이송) | mm(inch) | 1,000 (39.37") | |
| W축 이송 거리 (상하 Cross Rail 이송) | mm(inch) | 800 (31.50") | |
| 테이블 | |||
| 테이블 크기 | mm(inch) | Ø1,650 (Ø64.96") | |
| 최대 회전수 | rpm | 250 | |
| 테이블(주축) 모터 (30min. / Cont.) | kW(HP) | 45 / 37 (60 / 50) | |
| 최대 토크 | Nm | 27,587 | |
| 최대 적재 하중 | kgf(lbf) | 10,000 (22,046) | |
| C축 최소 회전 각도 | °(deg) | - | 0.001° |
| C축 최대 회전수 | rpm | - | 3 |
| 램 | |||
| 밀링 주축 모터 (30min. / Cont.) | kW(HP) | - | 26 / 22 (35 / 29.5) |
| 급속 이송 속도 (A / C) |
rpm | - | 3,000 |
| 이송 속도 | |||
| 급속 이송 속도 (X / Z / W) | mm/min(ipm) | 12 / 12 / 5 (472" / 472" / 197") | |
| 절삭 이송 속도 (X / Z) | mm/min(ipm) | 1 ~ 2,000 (0.03" ~ 78.74") | |
| 절삭 이송 속도 (C) | deg/min | - | 0 ~ 720 |
| 자동 공구 교환 장치 (ATC) | |||
| 최대 공구 보유 수 | ea | 16 (Opt.: 24) [더미커버 1개 포함, Drum type] | |
| 공구 크기 (외경 선삭 가공용) | - | mm type : ◻40 mm / inch type : ◻1.5" | |
| 밀링 공구 형식 | - | 7 / 24 taper BT-50 | |
| 최대 공구 경 (인접 공구 O / X) |
mm(inch) | Ø150 / Ø350 (Ø5.90” / Ø13.78”) | |
| 최대 공구 길이 | mm(inch) | 344 (13.54”) | |
| 최대 공구 무게 | kgf(lbf) | 120 (265) | |
| 모터 | |||
| 이송 모터 (X / Z / W) | kW(HP) | 5.5 / 5.5 / 5.5 (7.5 / 7.5 / 7.5) | |
| 절삭유 모터 (Ram) | kW(HP) | 2.5 (3.4) | |
| 동력 | |||
| 전원 용량 | kVA | 110 | |
| 전원 사양 | - | 380V, 60Hz | |
| 기계 크기 | |||
| 기계 높이 | mm(inch) | 6,350 (250") | |
| 기계 크기 (L x W) | mm(inch) | 8,270 x 5,200 (325.59” x 204.72”) | |
| 기계 본체 무게 | kgf(lbf) | 35,500 (78,263) | 36,000 (79,366) |
| NC System | - |
HARMONY (Fanuc 0i-TF Plus) |
|
-
