터닝 센터 - VT-1150⁺

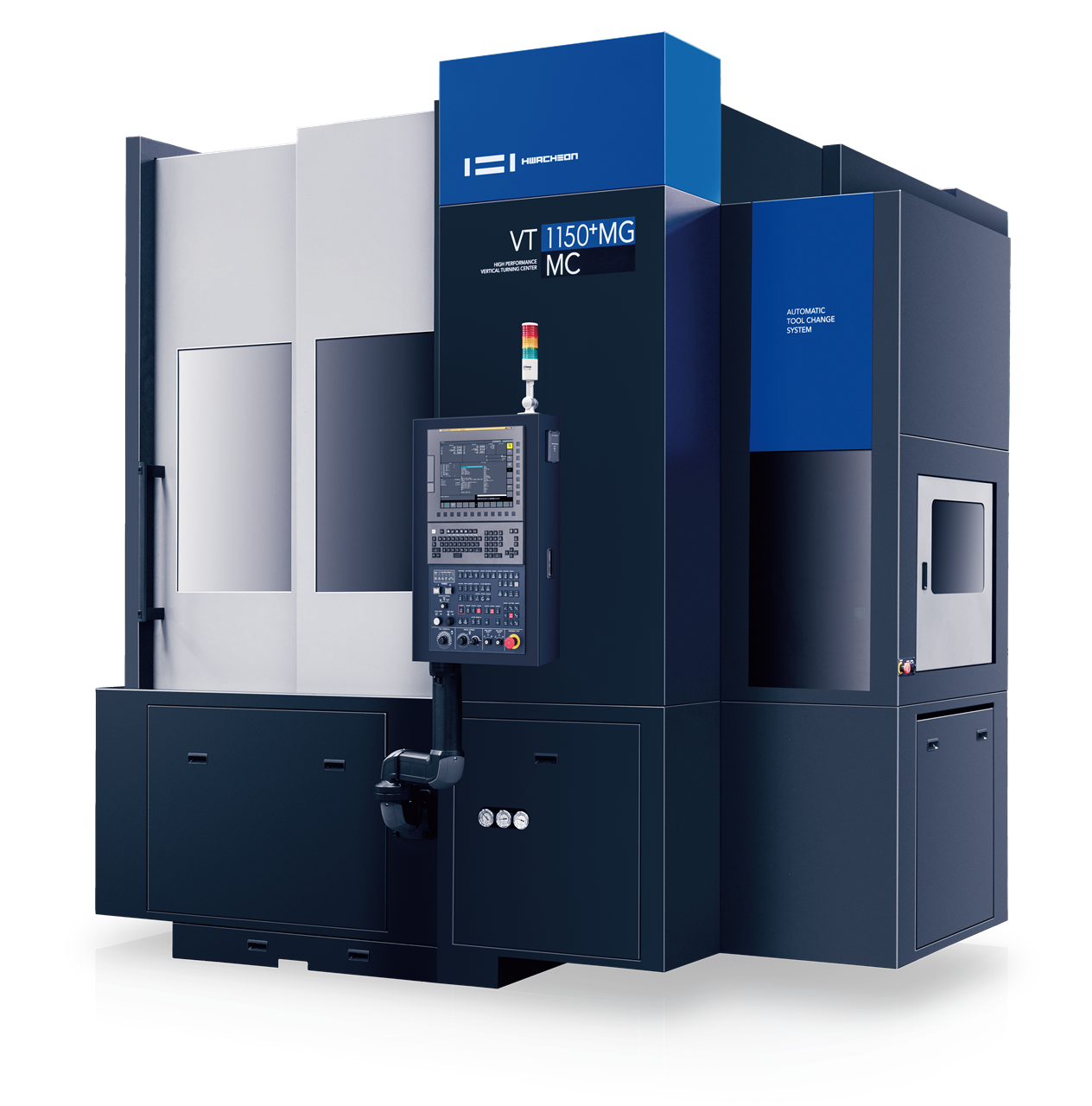

VT-1150+
최대 가공경 Ø1,150 mm, 강력 절삭 수직 터닝센터
VT-1150+는 독자적인 에어 반부상 시스템을 적용한 고강성 박스웨이 타입 이송계와 베드 구조를 바탕으로 안정적인 강력 절삭 성능을 제공하며, 열 변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 수직 터닝센터와 차별화되는 가공 품질을 제공합니다.
기계사양
※ MC : 턴밀 / MG : 매거진
| 항목 | VT-1150+ | ||||
|---|---|---|---|---|---|
| VT-1150+ | VT-1150+ MG |
VT-1150+ MC |
VT-1150+ MG / MC |
||
| 능력· 용량 | |||||
| 베드 위의 스윙 | mm | Ø1,350 | Ø1,350 | Ø1,350 | Ø1,350 |
| 최대 가공경 | mm | Ø1,150 | Ø1,150 | Ø1,150 | Ø1,150 |
| 표준 가공경 | mm | Ø900 | Ø900 | Ø900 | Ø900 |
| 최대 가공 길이 | mm | 950 | 950 | 950 | 950 |
| 척크기 | inch | 40 (Opt.: 32 / 50) | 40 (Opt.: 32 / 50) | 40 (Opt.: 32 / 50) | 40 (Opt.: 32 / 50) |
| 주축 | |||||
| 주축 끝단 형상 | - | Ø520 Flat | Ø520 Flat | Ø520 Flat | Ø520 Flat |
| 최대 주축 회전 속도 | rpm | 630 (32” Chuck : 800) (50” Chuck : 500) |
630 (32” Chuck : 800) (50” Chuck : 500) |
630 (32” Chuck : 800) (50” Chuck : 500) |
630 (32” Chuck : 800) (50” Chuck : 500) |
| 주축 베어링 내경 (앞) | mm | Ø240 | Ø240 | Ø240 | Ø240 |
| 주축 모터 | kW | 55 / 45 | 55 / 45 | 55 / 45 | 55 / 45 |
| 공구대 | |||||
| 공구 부착 면의 수 | ea | 12 | [CAPTO C6 : 12] [CAPTO C8 : 10] |
24 | [CAPTO C6 : 12] [CAPTO C8 : 10] |
| 공구 사이즈 (외경 x 보링바) |
mm | □ 32 × Ø 60 (MG Type : Holder Opt.) |
□ 32 × Ø 60 (MG Type : Holder Opt.) |
□ 32 × Ø 60 (MG Type : Holder Opt.) |
□ 32 × Ø 60 (MG Type : Holder Opt.) |
| 공구대 분할 시간 | sec/step | 0.2 | 0.2 | 0.2 | 0.2 |
| 이송축 | |||||
| 급속 이송 속도 (X / Z) |
m/min | 24 / 20 | 24 / 20 | 24 / 20 | 24 / 20 |
| 최대 이송 거리 (X / Z) |
mm | 610 / 950 | 610 / 950 | 610 / 950 | 610 / 950 |
| 이송 축 모터 (X / Z) |
kW | 6.0 / 9.0 | 6.0 / 9.0 | 6.0 / 9.0 | 6.0 / 9.0 |
| 매거진 | |||||
| 최대 공구수 | ea | - | 16 | - | 16 |
| 최대 공구 길이 | mm | - | [CAPTO C6 : 400] [CAPTO C8 : 500] |
- | [CAPTO C6 : 400] [CAPTO C8 : 500] |
| 최대 공구 무게 | kgf | - | [CAPTO C6 : 7] [CAPTO C8 : 10] |
- | [CAPTO C6 : 7] [CAPTO C8 : 10] |
| 턴밀 (선택) | |||||
| 턴밀 스핀들 모터 | kW | - | - | 7.5 / 5.5 (Opt.:11 / 7.5) |
7.5 / 5.5 (Opt.:11 / 7.5) |
| 최대 턴밀 회전 속도 | rpm | - | - | 3,000 | 3,000 |
| 최대 가공 능력 (드릴 / 탭) |
mm | - | - | Ø32 / M24 (Opt.: Ø32 / M30) |
Ø32 / M24 (Opt.: Ø32 / M30) |
| C축 분할 각도 | deg | - | - | 0.0001 | 0.0001 |
| 탱크 용량 | |||||
| 습동유 | ℓ | 12 | 12 | 12 | 12 |
| 유압 | ℓ | 50 | 50 | 50 | 50 |
| 절삭유 | ℓ | 266 | 266 | 266 | 266 |
| 소요 동력 | |||||
| 전원 용량 | kVA | 100 | 100 | 100 | 100 |
| 기계 크기 | |||||
| 높이 | mm | 3,610 | 3,610 | 3,610 | 3,610 |
| 면적 (길이 x 폭) |
mm | 2,811 x 4,110 | 3,531 x 4,110 | 2,811 x 4,110 | 3,531 x 4,110 |
| 무게 | Kgf | 24,500 | 25,000 | 24,600 | 25,100 |
| NC System | - | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus |
-
