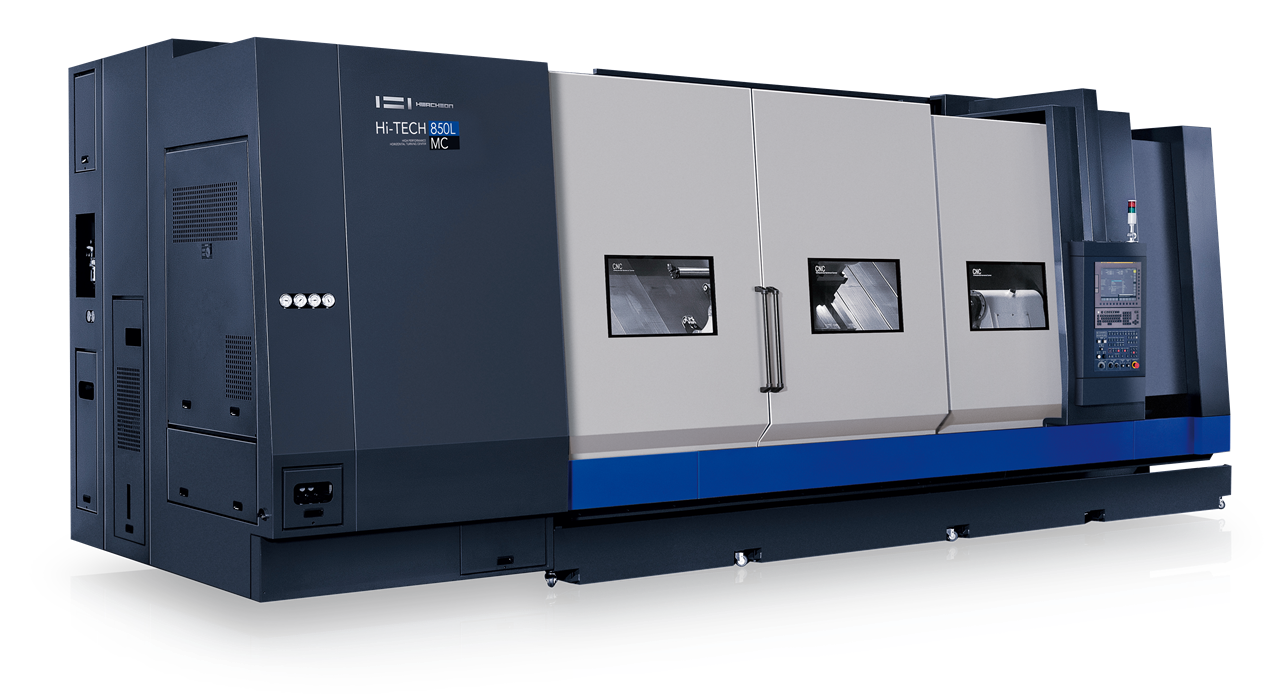

Hi-TECH 850

24" / 32” 강력 절삭 수평 터닝센터

Hi-TECH 850은 화천의 독자적인 에어 반부상 시스템을 적용한 고강성 박스웨이 타입 이송계와 베드 구조를 바탕으로 안정적인 강력 절삭 성능을 제공하며, 열 변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 터닝센터와 차별화되는 가공 품질을 제공합니다.

기계사양

※ MC : 턴밀 / Y : Y축 부가

항목		Hi-TECH 850
		Hi-TECH 850 [L / XL]	Hi-TECH 850 [L / XL] MC	Hi-TECH 850 [L / XL] YMC
		능력· 용량
베드 위의 스윙	mm	Ø1,050	Ø1,050	Ø1,050
최대 가공경 ※ 가공길이	mm	Ø920 ※ 385	Ø920 ※ 385	Ø920 ※ 385
표준 가공경	mm	Ø380	Ø380	Ø380
최대 가공 길이 ※ 가공경	mm	2,500 [L : 3,500] [XL : 5,100] ※ Ø825	2,500 [L : 3,500] [XL : 5,100] ※ Ø825	2,500 [L : 3,500] [XL : 5,100] ※ Ø825
척크기 (Main)	inch	24 (선택 : 32)	24 (선택 : 32)	24 (선택 : 32)
주축
주축 끝단 형상	ASA	A2-15	A2-15	A2-15
최대 주축 회전 속도	rpm	1,500 [24” Chuck : 1,400] [32” Chuck : 1,200]	1,500 [24” Chuck : 1,400] [32” Chuck : 1,200]	1,500 [24” Chuck : 1,400] [32” Chuck : 1,200]
주축 관통경	mm	Ø185	Ø185	Ø185
최대 봉재 가공경	mm	Ø164	Ø164	Ø164
주축 베어링 내경(앞)	mm	Ø240	Ø240	Ø240
주축 모터	kW	45 / 37	45 / 37	45 / 37
공구대
공구 부착 면의 수	ea	12	12	12
공구 사이즈 (외경 x 보링바)	mm	□32 × Ø80	□32 × Ø80	□32 × Ø80
공구대 분할 시간	sec/step	0.3	0.3	0.3
이송축
급속 이송 속도 (X / Z / Y)	m/min	10 / 12 / - [L : 10 / 10 / -] [XL : 10 / 9 / -]	10 / 12 / - [L : 10 / 10 / -] [XL : 10 / 9 / -]	10 / 12 / 10 [L : 10 / 10 / 10] [XL : 10 / 9 / 10]
최대 이송 거리 (X / Z / Y)	mm	485 / 2,650 / - [L : 485 / 3,650 / -] [XL : 430 / 5,250 / -]	485 / 2,650 / - [L : 485 / 3,650 / -] [XL : 430 / 5,250 / -]	485 / 2,650 / 220 [L : 485 / 3,650 / 220] [XL : 430 / 5,250 / 220]
이송 축 모터 (X / Z / Y)	kW	6 / 6 / - [XL : 6 / 9 / -]	6 / 6 / - [XL : 6 / 9 / -]	6 / 6 / 7 [XL : 6 / 9 / 7]
심압대
심압대 이송거리	mm	2,500 [L : 3,500] [XL : 4,800]	2,500 [L : 3,500] [XL : 4,800]	2,500 [L : 3,500] [XL : 4,800]
실린더 지름	mm	Ø160	Ø160	Ø160
심압축 이송량	mm	150	150	150
심압축 테이퍼	MT	#6	#6	#6
턴밀 (선택)
턴밀 스핀들 모터	kW	-	11 / 7.5	11 / 7.5
최대 턴밀 회전 속도	rpm	-	2,500	2,500
최대 가공 능력 (엔드밀 / 콜렛크기)	mm	-	Ø32 / ER 50	Ø32 / ER 50
C축 분할 각도	deg	-	0.0001	0.0001
탱크 용량
습동유	ℓ	12	12	12
유압	ℓ	50	50	50
쿨런트	ℓ	400 [L :550] [XL : 700]	400 [L :550] [XL : 700]	400 [L :550] [XL : 700]
소요 동력
전원 용량	kVA	85	85	85
기계 크기
높이	mm	3,020	3,020	3,020
면적 (길이 x 폭)	mm	6,860 x 3,030 [L : 7,860 x 3,030] [XL : 9,760 x 3,180]	6,860 x 3,030 [L : 7,860 x 3,030] [XL : 9,760 x 3,180]	6,860 x 3,180 [L : 7,860 x 3,180] [XL : 9,760 x 3,180]
무게	Kgf	22,000 [L : 25,600] [XL : 30,000]	22,500 [L : 26,100] [XL : 30,500]	23,500 [L : 27,100] [XL : 32,000]
NC System	-	Fanuc 0i-TF Plus	Fanuc 0i-TF Plus	Fanuc 0i-TF Plus
