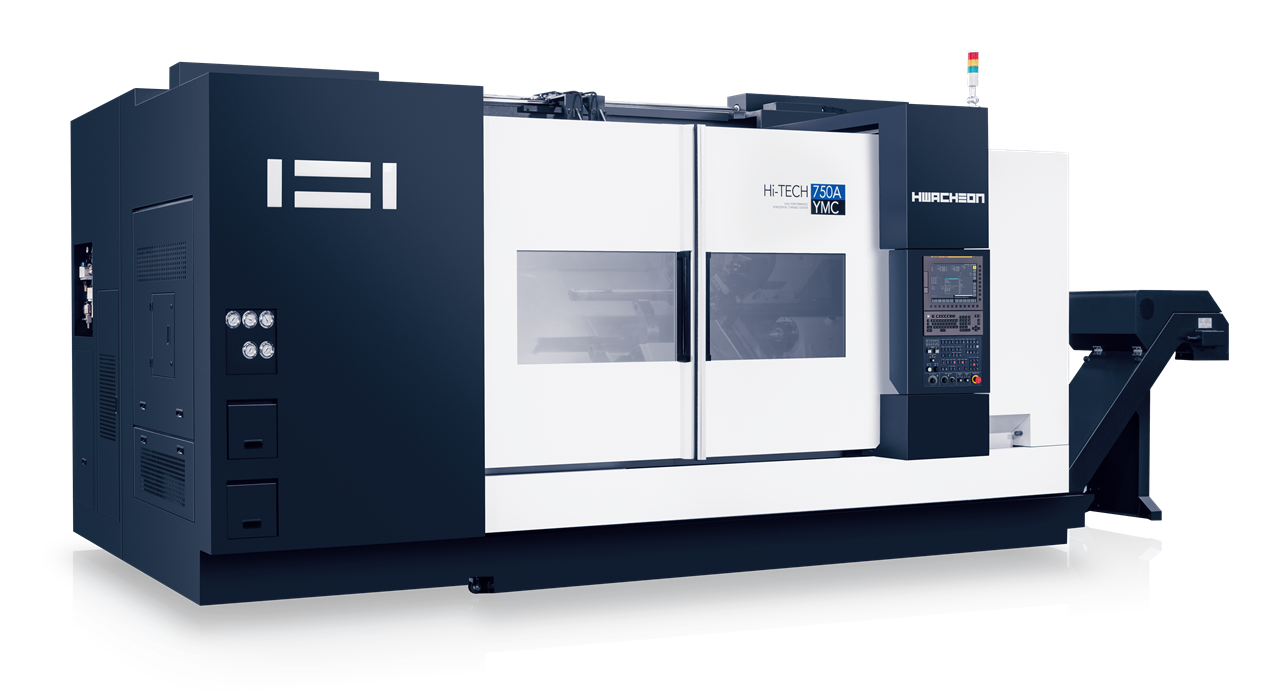

Hi-TECH 750
15" / 18” / 21" / 24"  강력 절삭 수평 터닝센터

Hi-TECH 750은 화천의 독자적인 에어 반부상 시스템을 적용한 ​고강성 박스웨이 타입 이송계와 베드 구조를 바탕으로 안정적인 강력 절삭 성능을 제공하며, 최대 가공경에서도 원활한 절삭이 가능합니다.

또한 열 변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지하며, 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 터닝센터와 차별화되는 가공 품질을 제공합니다.


기계사양
※ MC : 턴밀 / Y : Y축 부가
항목 Hi-TECH 750
Hi-TECH 750A [L / XL] Hi-TECH 750B [L / XL] Hi-TECH 750A [L / XL]
MC		 Hi-TECH 750B [L / XL]
MC		 Hi-TECH 750A [L / XL]
YMC		 Hi-TECH 750B [L / XL]
YMC
능력· 용량
베드 위의 스윙 mm Ø1,200 Ø1,200 Ø1,200 Ø1,200 Ø1,200 Ø1,200
새들 위의 스윙 mm Ø760 Ø760 Ø760 Ø760 Ø760 Ø760
최대 가공경 mm Ø760 Ø760 Ø760 Ø760 Ø760 Ø760
표준 가공경 mm Ø306 Ø306 Ø306 Ø306 Ø306 Ø306
최대 가공 길이 mm

2,250
[L : 3,250]
[XL : 4,250]

 2,198
[L : 3,198]
[XL : 4,198]		 2,193
[L :3,193]
[XL : 4,193]		 2,198
[L : 3,198]
[XL : 4,198]		 2,141
[L :3,141]
[XL : 4,141​]		 2,141
[L :3,141]
[XL : 4,141​​]
척크기 (Main) inch 18 (Opt.: 15, 21) 21 (Opt.: 24) 18 (Opt.: 15, 21) 21 (Opt.: 24) 18 (Opt.: 15, 21) 21 (Opt.: 24)
주축
주축 끝단 형상 ASA A2-11 A2-15 A2-11 A2-15 A2-11 A2-15
최대 주축 회전 속도 rpm 1,800
[21” : 1,700]		 1,500
[24” : 1,400]		 1,800
[21” : 1,700]		 1,500
[24” : 1,400]		 1,800
[21” : 1,700]		 1,500
[24” : 1,400]
주축 관통경 mm Ø132 Ø185 Ø132 Ø185 Ø132 Ø185
최대 봉재 가공경 mm Ø116 Ø164 Ø116 Ø164 Ø116 Ø164
주축 베어링 내경(앞) mm Ø180 Ø240 Ø180 Ø240 Ø180 Ø240
주축 모터 kW 37 / 30
(Opt.: 45 / 37)		 45 / 37 37 / 30
(Opt.: 45 / 37)		 45 / 37 37 / 30
(Opt.: 45 / 37)		 45 / 37
주축 토크 Nm 3,071
(Opt.: 3,735)		 6,112 3,071
(Opt.: 3,735)		 6,112 3,071
(Opt.: 3,735)		 6,112
공구대
공구 부착 면의 수 ea 12 12 12 12 12 12
공구 사이즈
(외경 x 보링바)		 mm □32 × Ø80 □32 × Ø80 □32 × Ø80 □32 × Ø80 □32 × Ø80 □32 × Ø80
공구대 분할 시간 sec/step Index : 2.5
Rotation : 0.7		 Index : 2.5
​Rotation : 0.7		 Index : 2.5
​Rotation : 0.7		 Index : 2.5
​Rotation : 0.7		 Index : 2.5
​Rotation : 0.7		 Index : 2.5
​Rotation : 0.7
이송축
급속 이송 속도
(X / Z / Y)		 m/min 18 / 18 / -
[L : 18 / 14 / -]
[XL : 18 / 10 / -]		 18 / 18 / -
[L : 18 / 14 / -]
[XL : 18 / 10 / -​]		 18 / 18 / -
[L : 18 / 14 / -]
[XL : 18 / 10 / -​]		 18 / 18 / -
[L : 18 / 14 / -]
[XL : 18 / 10 / -​]		 18 / 18 / 10
[L : 18 / 14 / 10]
[XL : 18 / 10 / 10​]		 18 / 18 / 10
[L : 18 / 14 / 10]
[XL : 18 / 10 / 10​]
최대 이송 거리
(X / Z / Y)		 mm

430 / 2,350 / -
[L : 430 / 3,350 / -]
[XL : 430 / 4,350 / -]

 430 / 2,350 / -
[L : 430 / 3,350 / -]
[XL : 430 / 4,350 / -]		 430 / 2,350 / -
[L : 430 / 3,350 / -]
[XL : 430 / 4,350 / -]		 430 / 2,350 / -
[L : 430 / 3,350 / -]
[XL : 430 / 4,350 / -]		 430 / 2,350 / ±100
[L : 430 / 3,350 / ±100]
[XL : 430 / 4,350 / ±100]		 430 / 2,350 / ±100
[L : 430 / 3,350 / ±100]
[XL : 430 / 4,350 / ±100]
이송 축 모터
(X / Z / Y)		 kW 9 / 6 / - 9 / 6 / - 9 / 6 / - 9 / 6 / - 9 / 6 / 7 9 / 6 / 7
심압대
심압대 이송거리 mm 2,300
[L : 3,300]
[XL : 4,300]		 2,300
[L : 3,300]
[XL : 4,300]		 2,300
[L : 3,300]
[XL : 4,300]		 2,300
[L : 3,300]
[XL : 4,300]		 2,300
[L : 3,300]
[XL : 4,300]		 2,300
[L : 3,300]
[XL : 4,300]
실린더 지름 mm Ø160 Ø160 Ø160 Ø160 Ø160 Ø160
심압축 이송량 mm 150 150 150 150 150 150
심압축 테이퍼 MT #6 #6 #6 #6 #6 #6
턴밀 (선택)
턴밀 스핀들 모터 kW - - 11 / 7.5 11 / 7.5 11 / 7.5 11 / 7.5
최대 턴밀 회전 속도 rpm - - 3,000 3,000 3,000 3,000
최대 가공 능력
(엔드밀 / 콜렛크기)		 mm - - Ø32 / ER 50 Ø32 / ER 50 Ø32 / ER 50 Ø32 / ER 50
C축 분할 각도 deg - - 0.0001 0.0001 0.0001 0.0001
회전 공구 홍더 - - - BMT 85 BMT 85 BMT 85 BMT 85
탱크 용량
습동유 ℓ 12 12 12 12 12 12
유압 ℓ 50 50 50 50 50 50
쿨런트 ℓ 380
[L :450]
[XL : 560]		 380
[L :450]
[XL : 560]		 380
[L :450]
[XL : 560]		 380
[L :450]
[XL : 560]		 380
[L :450]
[XL : 560]		 380
[L :450]
[XL : 560]
소요 동력
전원 용량 kVA 85 85 85 85 85 85
기계 크기
높이 mm 2,912 2,912 2,912 2,912 2,912 2,912
면적
(길이 x 폭)		 mm 6,560 x 3,060
[L : 7,560 x 3,060]
[XL : 8,860 x 3,060]		 6,560 x 3,060
[L : 7,560 x 3,060]
[XL : 8,860 x 3,060]		 6,560 x 3,060
[L : 7,560 x 3,060]
[XL : 8,860 x 3,060]		 6,560 x 3,060
[L : 7,560 x 3,060]
[XL : 8,860 x 3,060]		 6,560 x 3,060
[L : 7,560 x 3,060]
[XL : 8,860 x 3,060]		 6,560 x 3,060
[L : 7,560 x 3,060]
[XL : 8,860 x 3,060]
무게 Kgf 20,500
[L : 23,500]
[XL : 27,500]		 20,800
[L : 23,800]
[XL : 27,800]		 21,000
[L : 24,000]
[XL : 28,000]		 21,300
[L : 24,300]
[XL : 28,300]		 22,000
[L : 25,000]
[XL : 29,000]		 22,300
[L : 25,300]
[XL : 29,300]
NC System - Fanuc 0i-TF Plus Fanuc 0i-TF Plus Fanuc 0i-TF Plus Fanuc 0i-TF Plus Fanuc 0i-TF Plus Fanuc 0i-TF Plus
