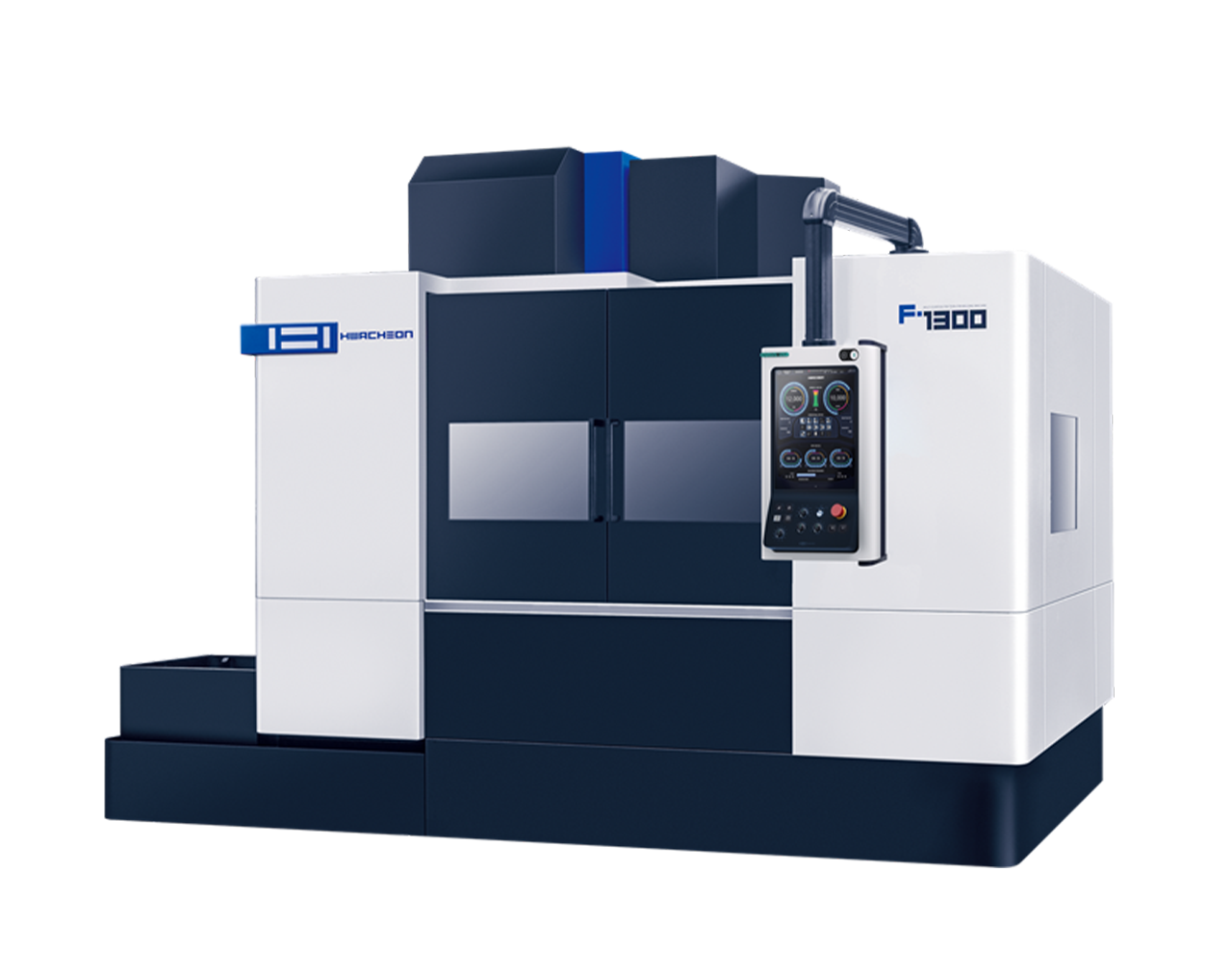

F1300
다목적 마찰교반용접(FSW) 머신
F1300은 고강성 박스웨이 타입 이송계와 압도적인 성능의 자체 제작 주축을 바탕으로 안정적인 마찰교반용접과 강력 중절삭 성능을 제공하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 접합 및 가공시에도 높은 정밀도를 유지합니다.
또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 마찰교반용접기와 차별화되는 접합 및 가공 품질을 제공합니다.
기계사양
| 항목 | F1300 | |
|---|---|---|
| 이송량 | ||
| X축 이송 거리 | mm | 1,300 |
| Y축 이송 거리 | mm | 670 |
| Z축 이송 거리 | mm | 650 |
| 테이블 상면에서 주축 단까지 거리 |
mm | 150 ~ 800 |
| 칼럼 안내 면에서 주축 중심까지 거리 |
mm | 768 |
| 테이블 | ||
| 테이블 크기 | mm | 1,450 x 670 |
| 최대 적재 하중 | kgf | 1,300 |
| T 홈 (홈 폭 x 간격 / 개수) |
mm | 18 x 125 / 5개 |
| 주축 | ||
| 최대 회전수 | rpm | 6,000 |
| 주축 모터 | kW | 25 / 15 |
| 주축 테이퍼 형식 | - | ISO#50, 7/24 Taper (BBT-50) |
| 주축 베어링 내경 직경 | mm | Ø90 |
| 주축 구동 방식 | - | 기어 구동 방식 |
| 주축 베어링 윤활 방식 | - | Grease |
| 주축 냉각 방식 | - | Jacket 냉각 (Fan Cooler) |
| 이송 속도 | ||
| 급속 이송 속도 (X / Y / Z) |
m/min | 10 / 10 / 8 |
| 모터 | ||
| 이송 축 (X / Y / Z) |
kW | 3 / 4 / 7 |
| 쿨런트 모터 (주축 / 칩 플러싱) |
kW | 0.4 / 0.9 |
| 주축 냉각 모터 | kW | 0.4 |
| ATC | ||
| 공구 형식 | - | BBT-50 |
| 풀스터드 형식 | - | BBT-50 (90˚) |
| 최대 공구 보유 수 | 개 | 24 |
| 최대 공구 경 (인접 공구 O / X) |
mm | Ø125 / Ø245 |
| 최대 공구 길이 | mm | 350 |
| 최대 공구 무게 | Kgf | 20 |
| 공구 선택 방식 | - | Memory Random |
| 소요 동력 | ||
| 소요 전원 | kVA | 50 |
| 압축 공기 (압력 x 소비량) |
- | 0.5~0.7MPa x 690Nℓ/min |
| 탱크 용량 | ||
| 주축 냉각유 / 습동유 | ℓ | 20 / 6 |
| 쿨런트 | ℓ | 340 |
| 기계 크기 | ||
| 높이 | mm | 3,110 |
| 면적 (길이 x 폭) |
mm | 4,220 x 2,410 |
| 무게 | Kgf | 10,000 |
| NC System | - | Fanuc 0i-MF Plus |
-
