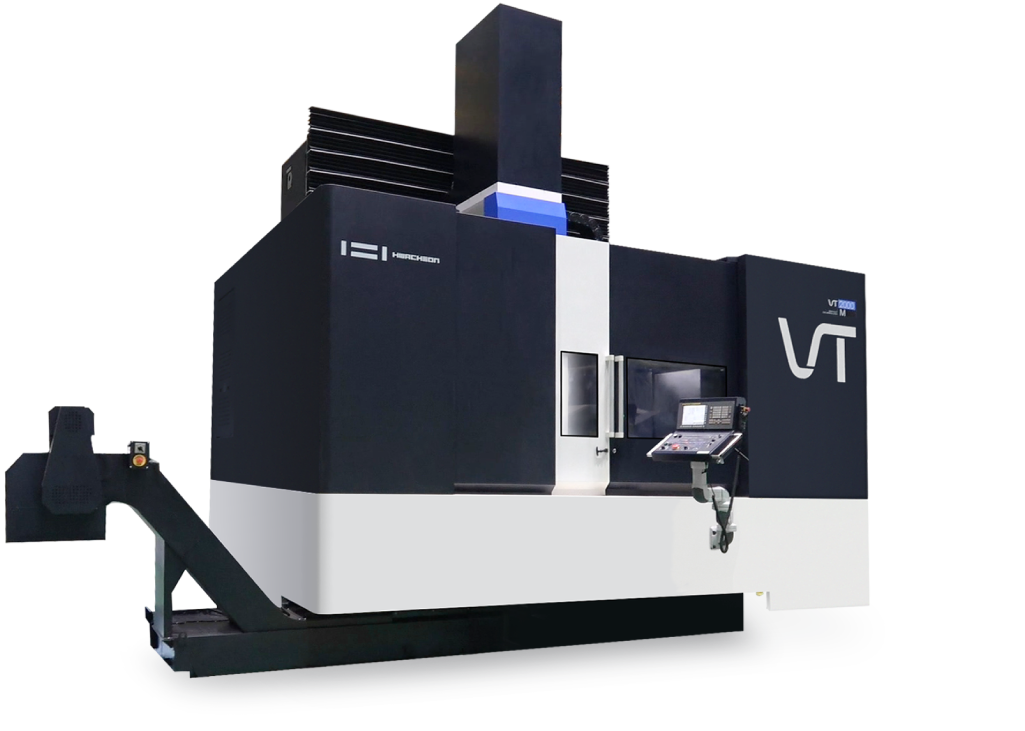

VT-2000

최대 가공경 Ø2,500 mm, 대형 CNC 수직 선반

VT-2000은 Double Pinion 구동을 적용한 정밀한 C축과 압도적인 성능의 자체 제작 주축을 바탕으로 강력하고 정밀한 선삭 & 밀링 가공 성능을 자랑합니다.

열 변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지하며, 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 대형 수직 터닝센터와 차별화되는 가공 품질을 제공합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 수직 터닝센터와 차별화되는 가공 품질을 제공합니다.

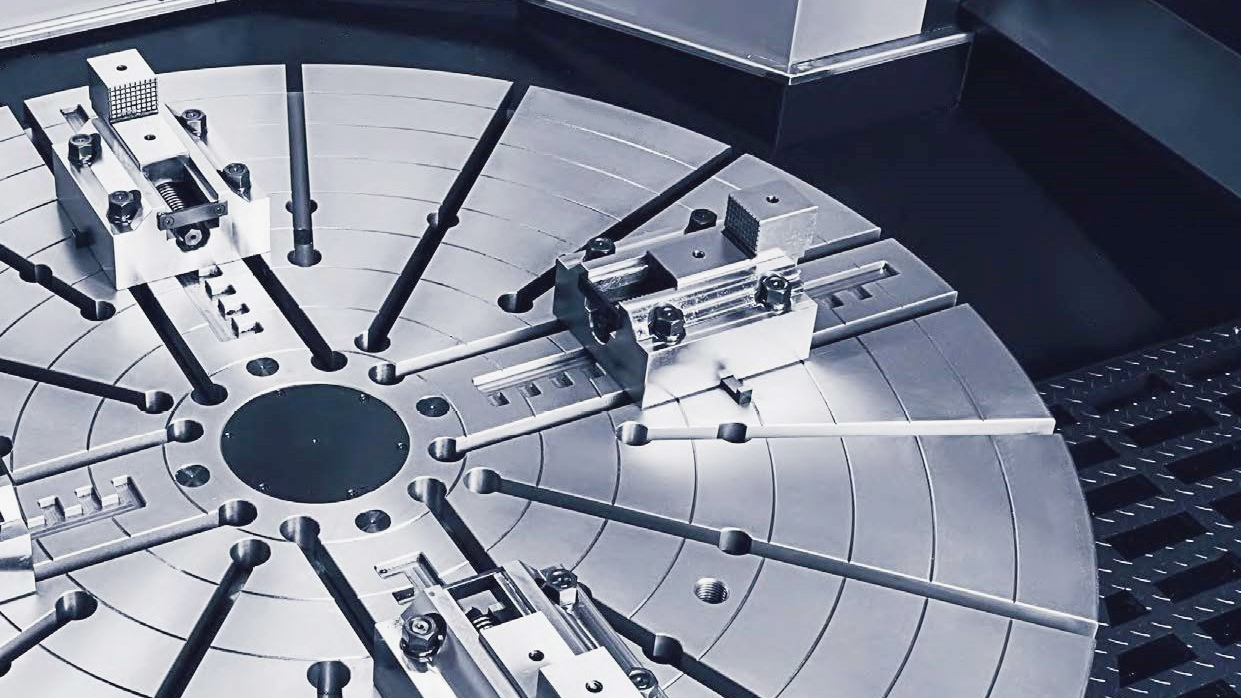

두가지 타입의 테이블 베어링

더 안정적이게 또는 더 정밀하게

테이블 베어링의 선택이 가능하도록 설계되어 사용자의 가공 조건에 따라 고하중의 안정성을 보장하는 Roller type과 고정도 정밀 가공에 적합한 Ball type 중 선택하여 적용 가능합니다.

Roller Bearing

- 링가공 등 일반 부품가공
- 단시간, 저 RPM의 일반 가공

Ball Bearing

- C-X 윤곽가공 등 정밀가공
- 1시간 이상, 회전수 80rpm 이상의 연속가공

C축 Double Pinion 구동

강력함과 섬세함을 동시에

C축 Double Pinion gear 구동 구조는 많은 장점을 가지고 있습니다.
단순한 선삭 가공 뿐만이 아니라 테이블의 정밀한 Indexing을 통한 밀링 가공이 가능하며 또한 제로 백래시 구조로 높은 회전 정밀도는 물론 높은 강성을 자랑합니다.

15 ton

최대 중량

30,600 N·m

최대 토크

0.001˚

분할 각도

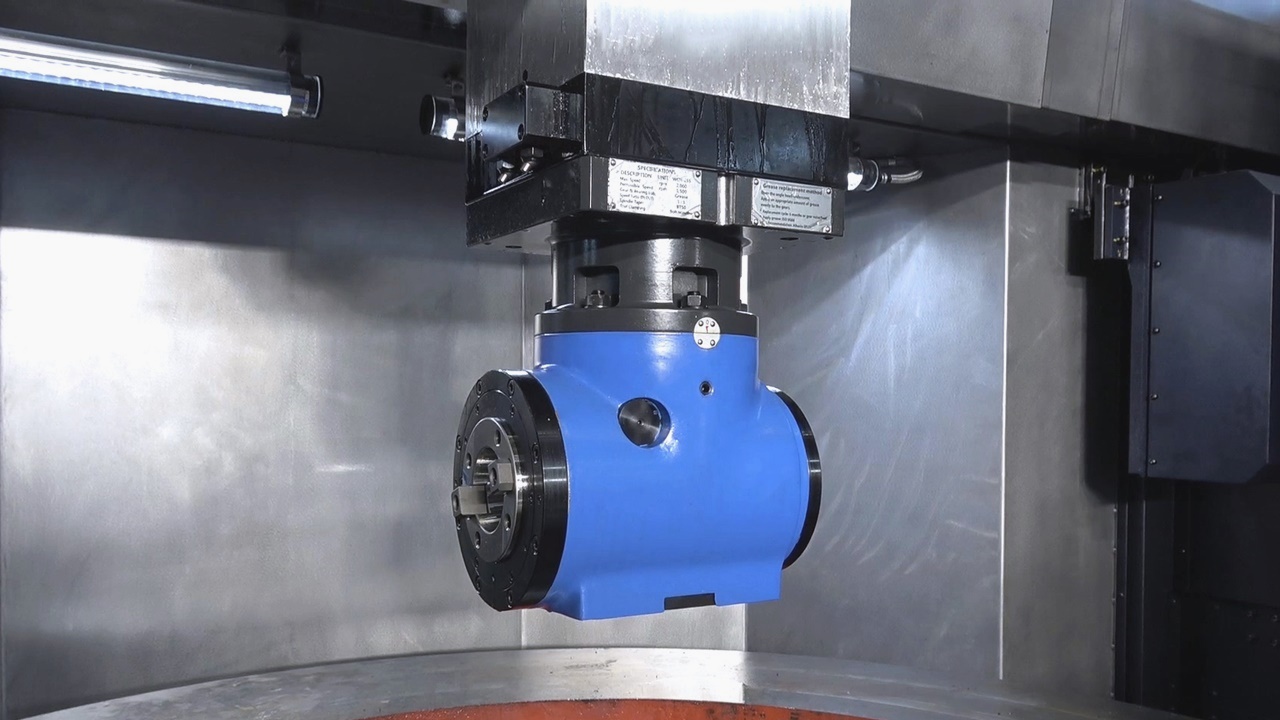

흔들림 없이 견고한 RAM

어떤 가공이든 강력하고 안정적이게

동급 최대 이송거리와 파워를 자랑하는 견고한 Ram은 깊은 홀 가공시에도 안정적인 가공을 지원하며 폭 넓은 가공영역을 확보하여 가공 공정을 단축합니다.

250 x 250 mm

Milling Ram 크기

1,000 mm

Ram 이송거리

331 N.m

Mill Spindle 토크

당신의 가공물에 딱 맞는
맞춤형 대형 공작기계

대형 공작기계는 고도의 제조 · 조립 기술이 필요하며 고객의 요구 사항에 대한 맞춤형 설계와 고객 중심의 서비스가 중요 합니다.
화천은 대형 공작기계 전문 R&D 팀이 초기 단계부터 고객사와의 밀착 커뮤니케이션을 통해 고객의 가장 까다로운 요구 사항까지도 충족 시킵니다.

기계사양

항목		VT-2000 (Milling)		VT-2000
항목		Long Type	Short Type	Long Type	Short Type
능력·용량
위의 스윙	mm	Ø2,650	Ø2,650	Ø2,650	Ø2,650
최대 가공경	mm	Ø2,500	Ø2,500	Ø2,500	Ø2,500
최대 가공 길이	mm	2,100	1,100	2,100	1,100
테이블
테이블 크기	mm	Ø2,000	Ø2,000	Ø2,000	Ø2,000
최대 회전수	rpm	1~240 / 2 steps	1~240 / 2 steps	1~240 / 2 steps	1~240 / 2 steps
테이블(주축) 모터	kW	75 / 60 [SIEMENS : 88 / 58]	75 / 60 [SIEMENS : 88 / 58]	75 / 60 [SIEMENS : 88 / 58]	75 / 60 [SIEMENS : 88 / 58]
최대 토크	N.m	49,863 [SIEMENS : 58,506]	49,863 [SIEMENS : 58,506]	49,863 [SIEMENS : 58,506]	49,863 [SIEMENS : 58,506]
최대 적재 하중	Kgf	15,000 [Single Pinion : 5,000]	15,000 [Single Pinion : 5,000]	15,000	15,000
C축 구조	-	Double Pinion (Opt.: Single Pinion)	Double Pinion (Opt.: Single Pinion)	Double Pinion (Opt.: Single Pinion)	Double Pinion (Opt.: Single Pinion)
C축 분할 각도	deg	0.001˚	0.001˚	-	-
C축 최대 회전수	rpm	2.0	2.0	-	-
이송축
최대 이송 거리 (X / Z) [RAM]	mm	-315 ~ 1,435 / 1,000	-315 ~ 1,435 / 1,000	-315 ~ 1,435 / 1,000	-315 ~ 1,435 / 1,000
최대 이송 거리 (W) [Cross Rail]	mm	1,100	600	1,100	600
급속 이송 속도 (X / Z / W)	m/min	10 / 10 / 7.5	10 / 10 / 7.5	10 / 10 / 7.5	10 / 10 / 7.5
절삭 이송 속도 (X / Z)	m/min	1 ~ 2,000	1 ~ 2,000	1 ~ 2,000	1 ~ 2,000
절삭 이송 속도 (C)	deg/min	0 ~ 720	0 ~ 720	-	-
이송 모터 (X / Z / W)	kW	5.5 / 5.5 / 5.5	5.5 / 5.5 / 5.5	5.5 / 5.5 / 5.5	5.5 / 5.5 / 5.5
이송 모터 (C)	kW	5.5	5.5	-	-
램
램 크기	mm	□ 250	□ 250	□ 250	□ 250
밀링 주축 테이퍼	-	BT-50	BT-50	-	-
밀링 주축 모터	kW	26 / 22 [SIEMENS : 30 / 22]	26 / 22 [SIEMENS : 30 / 22]	-	-
절삭유 모터	kW	2.5	2.5	-	-
최대 밀링 주축 회전수	rpm	3,000	3,000	-	-
ATC
최대 공구 보유 수	ea	14 (더미커버 1개 포함)	14 (더미커버 1개 포함)	14	14
공구 크기 (외경 선삭 가공용)	mm	□ 40 (mm type)	□ 40 (mm type)	□ 40 (mm type)	□ 40 (mm type)
공구 형식	-	BT-50	BT-50	BT-50	BT-50
최대 공구 경 (인접 공구 O / X)	mm	Ø180 / Ø350	Ø180 / Ø350	Ø180 / Ø350	Ø180 / Ø350
최대 공구 길이	mm	415	415	415	415
최대 공구 무게	Kgf	70	70	70	70
탱크 용량
주축 냉각유	ℓ	100	100	100	100
습동유	ℓ	12 x 2ea	12 x 2ea	12 x 2ea	12 x 2ea
유압	ℓ	550	550	550	550
절삭유	ℓ	200	200	200	200
소요 동력
전원 용량	kVA	160	160	160	160
전원 사양	-	380V, 60Hz	380V, 60Hz	380V, 60Hz	380V, 60Hz
기계 크기
높이	mm	6,685	5,685	6,685	5,685
면적 (길이 x 폭)	mm	5,540 x 5,645	5,540 x 5,645	5,540 x 5,645	5,540 x 5,645
무게	Kg	60,500	54,000	60,500	54,000
NC System	-	FANUC 31i-B (Opt.: SIEMENS-840D sl)	FANUC 31i-B (Opt.: SIEMENS-840D sl)	FANUC 31i-B (Opt.: SIEMENS-840D sl)	FANUC 31i-B (Opt.: SIEMENS-840D sl)
