M1-5AX

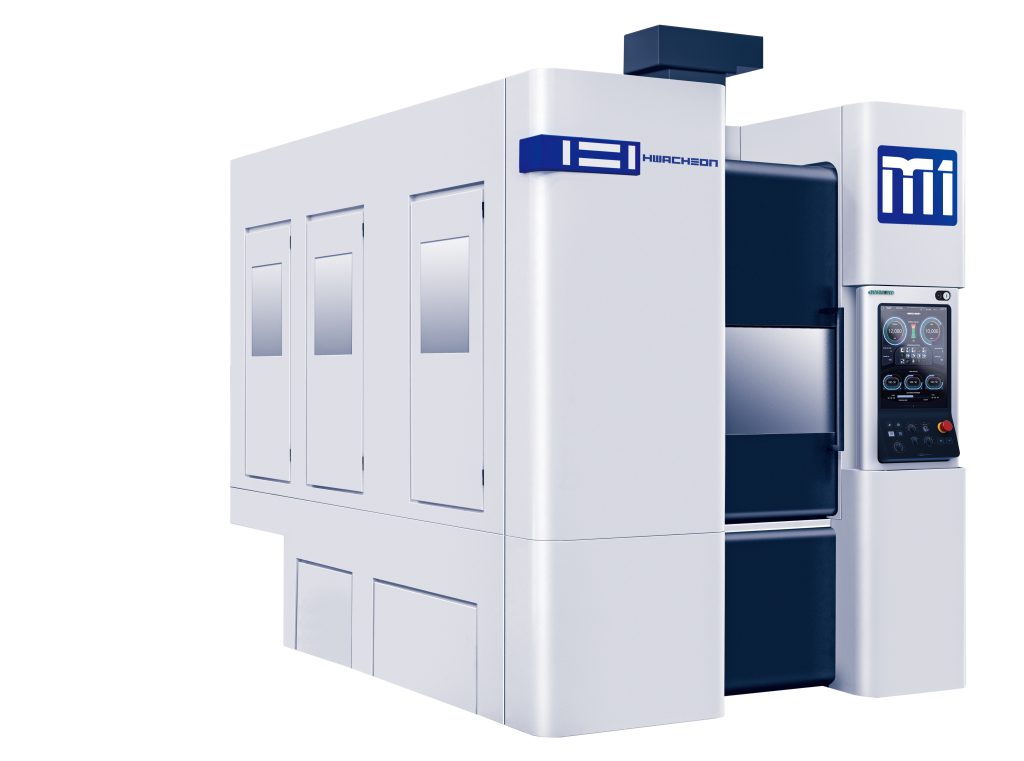

테이블 Ø300 mm, 고정밀 부품가공 5축 수직 머시닝센터

M1-5AX는 다수의 공정을 요구하는 복잡한 형상의 제품을 한 번의 셋팅으로 완성시켜 셋팅 단계에서 발생하는 비용, 시간, 오차를 최소화 합니다.

압도적인 성능의 자체 제작 주축과 로터리 테이블을 바탕으로 높은 강성과 정밀도를 자랑하며, 주축 및 프레임 냉각을 통해 열변위를 최소화 하여 장시간 가공시에도 높은 정밀도를 유지합니다.

또한 생산성과 정밀도 향상을 위한 화천의 고유 소프트웨어 기술을 탑재하여 기존 5축 가공기와 차별화되는 가공 품질을 제공합니다.

기계사양

※ CTS : 주축 관통

항목		M1-5AX
		20K	32K
		이송량
X축 이송 거리	mm	750	750
Y축 이송 거리	mm	500	500
Z축 이송 거리	mm	450	450
B축 경사각	deg	-30 ~ +110	-30 ~ +110
C축 회전각	deg	360	360
테이블 상면에서 주축 단까지 거리	mm	80 ~ 530	80 ~ 530
Z축 가이드 상면에서 주축 중심까지 거리	mm	183	183
테이블
테이블 크기	mm	Ø300	Ø300
최대 적재 하중	kg	200	200
T 홈 (홈 폭 x 간격 / 개수)	mm	14 x 80 / 8개 (방사형)	14 x 80 / 8개 (방사형)
주축
최대 회전수	rpm	20,000	32,000
주축 모터	kW	37 / 18.5	18.5 / 13
주축 테이퍼 형식	-	BBT-40	HSK-E40
주축 베어링 내경 직경	mm	Ø70	Ø45
주축 구동 방식	-	빌트인 모터	빌트인 모터
주축 베어링 윤활 방식	-	Oil-jet	Oil-jet
주축 냉각 방식	-	Jacket 냉각 (Oil Cooler)	Jacket 냉각 (Oil Cooler)
이송 속도
급속 이송 속도 (X / Y / Z)	m/min	36 / 36 / 36	36 / 36 / 36
급속 이송 속도 (A / C)	rpm	25 / 40	25 / 40
모터
이송 축 (X / Y / Z)	kW	4.0 / 4.0 / 4.0	4.0 / 4.0 / 4.0
이송 축 (B / C)	kW	2.7 / 2.5	2.7 / 2.5
절삭유 모터 (주축 / 칩 플러싱)	kW	0.75 / 0.6	0.75 / 0.6
주축 냉각 모터 (50 / 60 Hz)	kW	5.0 / 5.6	5.0 / 5.6
ATC
공구 형식	-	BBT-40 (Opt.: CAT-40)	HSK-E40
풀스터드 형식	-	MAS P40T-1 (45˚)	MAS P40T-1 (45˚)
최대 공구 보유 수	개	30 (Opt.: 40, 60)	30 (Opt.: 40, 60)
최대 공구 경 (인접 공구 O / X)	mm	Ø75 / Ø150	Ø75 / Ø150
최대 공구 길이	mm	300	300
최대 공구 무게	Kg	8	8
공구 선택 방식	-	Memory Random	Memory Random
소요 동력
소요 전원	kVA	65	65
압축 공기 (압력 x 소비량)	-	0.5~0.7MPa x 1,100Nℓ/min	0.5~0.7MPa x 1,100Nℓ/min
탱크 용량
주축 냉각유 / 습동유	ℓ	40 / 12	40 / 12
쿨런트	ℓ	350	350
기계 크기
높이 (Z축 고정시/ Z축 서보 모터 분해시)	mm	3,161 (2,939 / 2,872)	3,161 (2,939 / 2,872)
면적 (길이 x 폭) 부속품 포함	mm	3,341 x 4,515	3,341 x 4,515
기계 크기 (L x W) 표준사양	mm	2,340 x 3,132	2,340 x 3,132
무게	Kg	9,500	9,500
NC System	-	HARMONY (Fanuc 31i-B5 Plus)	HARMONY (Fanuc 31i-B5 Plus)
