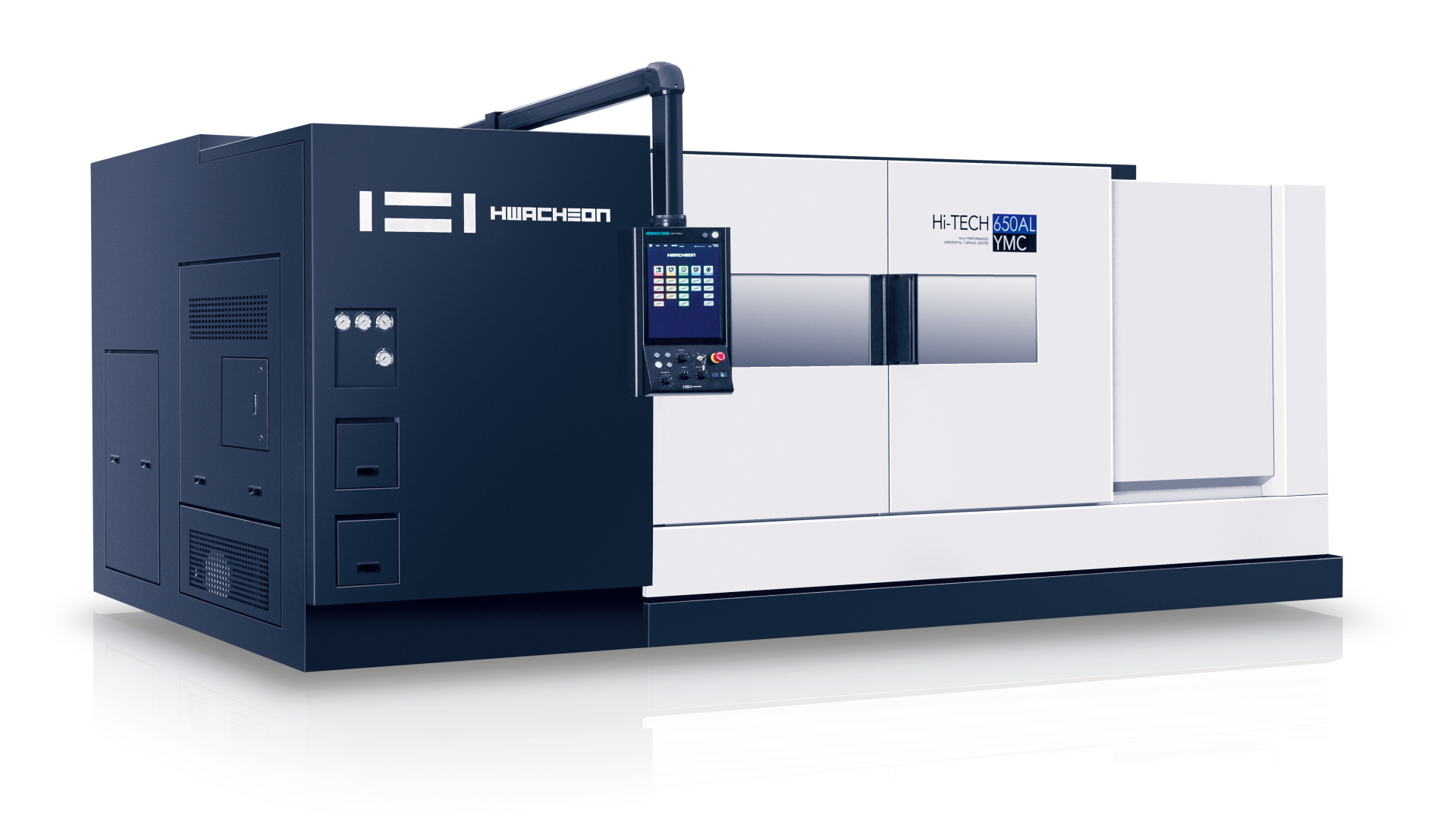

항목 | Hi-TECH 650 | ||||||
---|---|---|---|---|---|---|---|
Hi-TECH 650A [L / XL] | Hi-TECH 650B [L / XL] | Hi-TECH 650A [L / XL] MC |
Hi-TECH 650B [L / XL] MC |
Hi-TECH 650A [L / XL] YMC |
Hi-TECH 650B [L / XL] YMC |
||
능력· 용량 | |||||||
베드 위의 스윙 | mm | Ø940 | Ø940 | Ø940 | Ø940 | Ø940 | Ø940 |
새들 위의 스윙 | mm | Ø620 | Ø620 | Ø620 | Ø620 | Ø620 | Ø620 |
최대 가공경 | mm | Ø600 | Ø600 | Ø600 | Ø600 | Ø600 | Ø600 |
표준 가공경 | mm | Ø274.7 | Ø274.7 | Ø274.7 | Ø274.7 | Ø274.7 | Ø274.7 |
최대 가공 길이 | mm |
1,108 |
1,039 [L : 2,039] [XL : 3,139] |
1,069 [L : 2,069] [XL : 3,169] |
1,000 [L : 2,000] [XL : 3,100] |
1,069 [L : 2,069] [XL : 3,169] |
1,000 [L : 2,000] [XL : 3,100] |
척크기 (Main) | inch | 15 (Opt.: 18) | 21 | 15 (Opt.: 18) | 21 | 15 (Opt.: 18) | 21 |
주축 | |||||||
주축 끝단 형상 | ASA | A2-11 | A2-15 | A2-11 | A2-15 | A2-11 | A2-15 |
최대 주축 회전 속도 | rpm | 2,000 [18” : 1,800] |
1,500 | 2,000 [18” : 1,800] |
1,500 | 2,000 [18” : 1,800] |
1,500 |
주축 관통경 | mm | Ø132 | Ø185 | Ø132 | Ø185 | Ø132 | Ø185 |
최대 봉재 가공경 | mm | Ø117 | Ø165 | Ø117 | Ø165 | Ø117 | Ø165 |
주축 베어링 내경(앞) | mm | Ø180 | Ø240 | Ø180 | Ø240 | Ø180 | Ø240 |
주축 모터 | kW | 37 / 30 (Opt.: 50 / 40) |
45 / 37 (Opt.: 60 / 50) |
37 / 30 (Opt.: 50 / 40) |
45 / 37 (Opt.: 60 / 50) |
37 / 30 (Opt.: 50 / 40) |
45 / 37 (Opt.: 60 / 50) |
주축 토크 | Nm | 3,071 | 4,108 | 3,071 | 4,108 | 3,071 | 4,108 |
공구대 | |||||||
공구 부착 면의 수 | ea | 12 | 12 | 12 | 12 | 12 | 12 |
공구 사이즈 (외경 x 보링바) |
mm | □32 × Ø60 | □32 × Ø60 | □32 × Ø60 | □32 × Ø60 | □32 × Ø60 | □32 × Ø60 |
공구대 분할 시간 | sec/step | Index : 1.8 Rotation : 0.5 |
Index : 1.8 Rotation : 0.5 |
Index : 1.8 Rotation : 0.5 |
Index : 1.8 Rotation : 0.5 |
Index : 1.8 Rotation : 0.5 |
Index : 1.8 Rotation : 0.5 |
이송축 | |||||||
급속 이송 속도 (X / Z / Y) |
m/min | 20 / 24 / - [L : 20 / 20 / -] [XL : 20 / 10 / -] |
20 / 24 / - [L : 20 / 20 / -] [XL : 20 / 10 / -] |
20 / 24 / - [L : 20 / 20 / -] [XL : 20 / 10 / -] |
20 / 24 / - [L : 20 / 20 / -] [XL : 20 / 10 / -] |
20 / 24 / 10 [L : 20 / 20 / 10] [XL : 20 / 10 / 10] |
20 / 24 / 10 [L : 20 / 20 / 10] [XL : 20 / 10 / 10] |
최대 이송 거리 (X / Z / Y) |
mm |
360 / 1,200 / - |
360 / 1,200 / - [L : 360 / 2,200 / -] [XL : 360 / 3,300 / -] |
360 / 1,200 / - [L : 360 / 2,200 / -] [XL : 360 / 3,300 / -] |
360 / 1,200 / - [L : 360 / 2,200 / -] [XL : 360 / 3,300 / -] |
360 / 1,200 / ±80 [L : 360 / 2,200 / ±80] [XL : 360 / 3,300 / ±80] |
360 / 1,200 / ±80 [L : 360 / 2,200 / ±80] [XL : 360 / 3,300 / ±80] |
이송 축 모터 (X / Z / Y) |
kW | 4 / 7 / - | 4 / 7 / - | 4 / 7 / - | 4 / 7 / - | 4 / 7 / 4 | 4 / 7 / 4 |
심압대 | |||||||
심압대 이송거리 | mm | 1,150 [L : 2,150] [XL : 3,250] |
1,150 [L : 2,150] [XL : 3,250] |
1,150 [L : 2,150] [XL : 3,250] |
1,150 [L : 2,150] [XL : 3,250] |
1,150 [L : 2,150] [XL : 3,250] |
1,150 [L : 2,150] [XL : 3,250] |
실린더 지름 | mm | Ø120 | Ø120 | Ø120 | Ø120 | Ø120 | Ø120 |
심압축 이송량 | mm | 150 | 150 | 150 | 150 | 150 | 150 |
심압축 테이퍼 | MT | #5 | #5 | #5 | #5 | #5 | #5 |
턴밀 (선택) | |||||||
턴밀 스핀들 모터 | kW | - | - | 7.5 / 5.5 (Opt.: 11 / 7.5) |
7.5 / 5.5 (Opt.: 11 / 7.5) |
7.5 / 5.5 (Opt.: 11 / 7.5) |
7.5 / 5.5 (Opt.: 11 / 7.5) |
최대 턴밀 회전 속도 | rpm | - | - | 4,000 (Opt.: 3,000) |
3,000 | 3,000 | 3,000 |
최대 가공 능력 (엔드밀 / 콜렛크기) |
mm | - | - | Ø32 / ER 40 | Ø32 / ER 40 | Ø32 / ER 40 | Ø32 / ER 40 |
C축 분할 각도 | deg | - | - | 0.0001 | 0.0001 | 0.0001 | 0.0001 |
회전 공구 홍더 | - | - | - | BMT 75 | BMT 75 | BMT 75 | BMT 75 |
탱크 용량 | |||||||
습동유 | ℓ | 12 | 12 | 12 | 12 | 12 | 12 |
유압 | ℓ | 50 | 50 | 50 | 50 | 50 | 50 |
쿨런트 | ℓ | 250 [L : 300] [XL : 370] |
250 [L : 300] [XL : 370] |
250 [L : 300] [XL : 370] |
250 [L : 300] [XL : 370] |
250 [L : 300] [XL : 370] |
250 [L : 300] [XL : 370] |
소요 동력 | |||||||
전원 용량 | kVA | 75 | 75 | 75 | 75 | 75 | 75 |
기계 크기 | |||||||
높이 | mm | 2,600 | 2,600 | 2,600 | 2,600 | 2,600 | 2,600 |
면적 (길이 x 폭) |
mm | 6,130 x 2,160 [L : 7,130 x 2,160] [XL : 8,430 x 2,160] |
6,130 x 2,160 [L : 7,130 x 2,160] [XL : 8,430 x 2,160] |
6,130 x 2,160 [L : 7,130 x 2,160] [XL : 8,430 x 2,160] |
6,130 x 2,160 [L : 7,130 x 2,160] [XL : 8,430 x 2,160] |
6,130 x 2,160 [L : 7,130 x 2,160] [XL : 8,430 x 2,160] |
6,130 x 2,160 [L : 7,130 x 2,160] [XL : 8,430 x 2,160] |
무게 | Kgf | 10,900 [L : 13,100] [XL : 16,400] |
10,900 [L : 13,100] [XL : 16,400] |
10,900 [L : 13,100] [XL : 16,400] |
10,900 [L : 13,100] [XL : 16,400] |
10,900 [L : 13,100] [XL : 16,400] |
10,900 [L : 13,100] [XL : 16,400] |
NC System | - | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus | Fanuc 0i-TF Plus |
